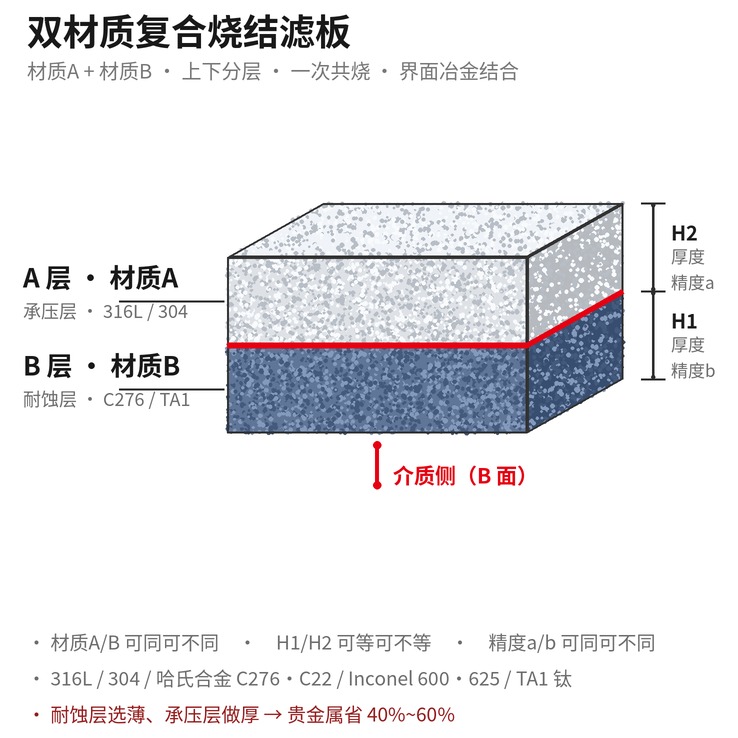

双材质复合粉末烧结滤板 / 滤管
一件产品两种金属 · 耐蚀面与承压面分开设计 · 一次烧结成一体

1. 双层材质 ≠ 双层精度，这是两件不同的事

市场上说的"双层烧结滤板"，多数指同一种材质、两种孔径——粗层做支撑、细层做精滤，解决的是"精度与透气量不能兼得"。这一款解决的是另一个问题：一件产品上两种材料物理性能不同——耐蚀、耐温、成本。判断方法很简单：问对方两层是什么材质，如果说"都是 316L，只是精度不同"，那就是梯度板。

2. 复合烧结的难点在"收缩率匹配"

两种金属粉末在同一个炉子里烧结，收缩率不一样。316L 和哈氏合金的收缩率差个千分之几，在 200mm 的板子上就是零点几毫米的应力——结果就是翘曲、边裂、界面脱开。要压得住，得从粉末粒度、装粉密度、升温曲线、保温时间四处一起调，还要在烧结后做校平。这就是为什么这种件小厂报不了价、也不敢接：不是不会压，是良率上不去。

3. 界面怎么证明是"结合"而不是"贴着"

最直接的办法是看截面金相。真结合：界面两侧的晶粒是连在一起的，有一条扩散带但看不到缝隙。假结合（贴合、钎焊、胶粘）：界面处有明显的直线分界、存在孔洞或第三相夹层。我们随货提供截面金相照片，您也可以自己切开看——切口泡水看有没有渗漏，是最土也最有效的验法。

4. 层厚怎么配：耐蚀层薄、承压层厚

耐蚀层的作用是"挡住介质"，它不需要很厚——按腐蚀速率的 3~5 倍裕量算，0.5~3mm 通常够；承压层负责刚性，压差越大越厚。这样配能省下大量贵金属，这是双材质最大的经济价值：一块整板 C276 的钱，可能够做三块"薄 C276 + 厚 316L"的复合板。

5. 什么时候不该用双材质

如果两面都接触腐蚀介质（比如整块浸在酸槽里），双材质不省成本也不解决问题，直接选单一耐蚀材质；如果壳体本身已经做了衬里或涂层，滤件用普通材质就行。双材质最适合的是"单面腐蚀 + 需要承压"这类工况——这种情况在我们的询价里占相当大比例，但过去只能整件上贵金属。

第一步：判断"哪一面接触介质"

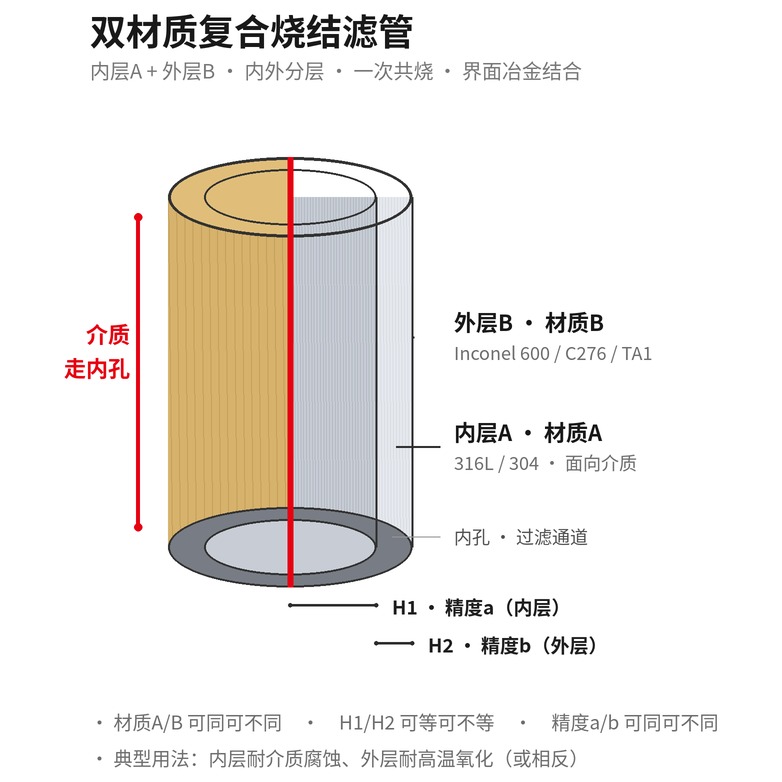

这是双材质选型的第一问，也是最关键的一问。只有一面接触腐蚀介质，才有复合的意义。板看上下，管看内外。如果两面都接触介质，直接选单一耐蚀材质更省事。

第二步：按介质定耐蚀层材质

还原性酸（盐酸、硫酸）用 C276 / C22；氢氟酸用 Monel 400；含氯离子氧化性环境用 C22；高温氧化用 Inconel 600 / 601；一般中性介质与弱腐蚀 316L 就够。拿不准的把介质成分发来，我们按腐蚀数据表给建议。

第三步：按压差定承压层厚度

承压层决定整件的刚性与爆破压力，用 316L 最经济。压差 0.1MPa 以内常规厚度即可；0.3MPa 以上建议加厚或加开孔支承；可用 承压计算器 估算。

第四步：定层厚比与精度

耐蚀层按腐蚀速率×设计寿命×安全系数算，一般 0.5~3mm；剩下厚度都给承压层。精度通常做在耐蚀层上（拦介质里的颗粒），承压层做粗一些保证通量。如果两层精度也要不同，就变成四层结构（双材质 + 双精度），同样可以做。

Q：两层会不会用着用着分开（脱层）？

不会。两层是粉末分层铺装后一次烧结，界面处晶粒是贯通的（冶金结合），不是贴合、钎焊或胶粘。可随货提供截面金相照片；您也可以自己切开泡水验漏。

Q：和你们那个"特殊工艺烧结板"有什么区别？

那个是同一种金属、两种精度（粗层支撑 + 细层精滤）；这个是两种不同金属（材质不同，各司耐蚀/耐温/承压）。两者可叠加做四层。看梯度复合板

Q：能省多少钱？

取决于两种材质价差与层厚比。典型情况：整件 C276 换成"1mm C276 + 4mm 316L"，成本通常降 40%~60%，耐蚀寿命基本一致。多一道复合烧结工序会增加部分工时成本，我们会分开列明。

Q：任意两种材质都能复合吗？

不是。要看两种粉末的收缩率、烧结温度窗口、是否形成脆性相。已经成熟的组合：316L+C276/C22、316L+Inconel 600/625、316L+TA1、304+316L。其他组合需打样验证，我们不接没做过的硬单。

Q：交期为什么比普通滤件长？

复合工艺多一道收缩率匹配与校平环节，且烧结后要等金相检验确认无分层。常规 10~20 天，比单一材质件多 3~5 天。急单可协调排产。

Q：能做多层的吗（三层以上）？

可以。常见三层结构：耐蚀层 + 中间过渡层 + 承压层；或双材质 + 双精度组合。层数越多工艺越难、成本越高，建议先按两层方案评估是否已够用。

Q：单片能打样吗？

可以，单片起做。建议打样时直接按实际工况做，并做一次切口泡水验漏 + 压差测试，验证界面结合质量，再决定批量。

Q：能不能按我们的介质做腐蚀试验？

可以。把介质成分、浓度、温度发来，我们按工况做挂片试验，用实际腐蚀数据反推耐蚀层厚度。这个服务对新工况特别有价值。
