哈氏合金C276粉末烧结滤板怎么选？成分、工况边界与验真6招
搜"哈氏合金C276粉末烧结滤板"的采购，多半是被不锈钢伤过一次了：316L 的滤芯在含氯介质里三个月穿孔，或者焊缝开裂、整批料液污染。这时候才想到镍基合金，然后面对一堆型号——C276、C22、625、686、B2、C4——不知道从哪下手。
这篇专讲 C276 一个牌号，从成分到工艺到验真到清洗，按"能拿去跟供应商对质"的标准写。看完你应该能判断三件事：我的工况该不该上 C276、供应商报的 C276 是不是真货、这个价格合不合理。需要横向对比其他牌号的，可以先看《镍基合金烧结滤芯选型总表》。
一、C276 的成分：高钼中铬超低碳
C276 的正式牌号是 Hastelloy C-276，UNS 编号 N10276，中国旧牌号体系里接近 NS3304（00Cr16Ni57Mo16Fe6W4），执行标准常见 ASTM B575（板/带）、ASTM B619/B622（焊管）、ASTM B366（管件）。它属于 Ni-Cr-Mo-W 系镍基固溶强化型耐蚀合金。
"固溶强化"四个字很关键——它不能通过热处理提高强度。强度靠冷加工积累和厚度设计来保证。所以如果有人跟你说"C276 经过特殊热处理提高强度"，这话在冶金上是不成立的。
| 元素 | 含量（wt%） | 在合金里干什么 |
|---|---|---|
| Ni 镍 | 余量（≥57%） | 基体。面心立方结构，本身耐碱、耐还原性介质，是"底子" |
| Mo 钼 | 15.0~17.0 | 灵魂元素。扛还原性酸、扛点蚀与缝隙腐蚀。316L 只有 2~3%，差五倍 |
| Cr 铬 | 14.5~16.5 | 生成钝化膜，扛氧化性介质。含量被刻意压到 16% 左右，给 Mo 让位置 |
| W 钨 | 3.0~4.5 | 强化钼的作用，提高耐点蚀与高温强度 |
| Fe 铁 | 4.0~7.0 | 控制成本与相稳定性，不是杂质 |
| C 碳 | ≤0.010 | 超低碳是关键。碳高了焊接热影响区析出碳化物，晶间腐蚀从焊缝开始 |
| Si 硅 | ≤0.08 | 控析出相。硅高会促进 TCP 相（拓扑密堆相）析出，材料变脆 |
物理量：密度 8.89 g/cm³（316L 是 7.98，同体积重约 11%），熔点 1325~1370℃。数据表上的连续使用上限是 1093℃，但烧结过滤件受孔隙结构限制，长期工况建议控制在 800℃ 以内——孔隙让比表面积大几十倍，氧化和蠕变都会加速。
一句话理解 C276 的性格：高钼管还原性腐蚀，中铬管氧化性腐蚀，两边都不极端但两边都能打，所以被叫"万能合金"。但"万能"有边界，见下一节。
二、能扛什么、扛不了什么
这一节是全篇最该打印出来贴桌前的部分。谈 C276 之前，先确认介质在"能扛"那一栏。
| 介质 / 工况 | 表现 | 说明与注意事项 |
|---|---|---|
| 湿氯气、次氯酸盐、二氧化氯 | 优（王牌） | 全球能耐湿氯的金属材料就那么几种，C276 是其中之一。氯碱、造纸漂白、水处理加氯首选 |
| 盐酸（常温~中温，各浓度） | 优 | 钼的直接贡献。316L 在盐酸里几乎立刻失效。注意超过 80℃ 的高浓度盐酸仍会加速 |
| 硫酸（稀~中浓，常温） | 良~优 | 浓度 <60%、温度 <60℃ 表现好。发烟硫酸、高温浓硫酸不建议 |
| 湿法磷酸（含氟含氯） | 优 | 杂质多（F⁻、Cl⁻、SO₄²⁻），C276 是标准配置 |
| 高氯离子、海水、盐卤 | 优 | PREN 约 69（316L 约 25）。耐流动海水；静止海水长期浸泡需评估生物污损 |
| H₂S、含硫油气、脱硫胺液 | 优 | 抗硫化物应力开裂（SSC）。油气、MDEA 胺液脱硫常用 |
| 混酸、氧化还原交替 | 良 | 能用，但强氧化为主的混酸，C22 更合适（见第三节） |
| 硝酸（浓、高温） | 差，禁用 | 高钼在强氧化性酸里反而促进腐蚀。浓硝酸、发烟硝酸选 304L 或高铬合金 |
| 氢氟酸（高浓度、高温） | 差 | HF 是镍基合金普遍弱项，这种情况应上 Monel 400 |
| 熔融金属、高温浓碱 | 不建议 | 高温浓碱用纯镍 Ni201 更稳；熔融金属几乎无金属可耐 |
最常见的翻车：把 C276 当"绝对不腐蚀"的万能钥匙。有客户拿它过滤 90℃ 的 98% 浓硫酸，一个月穿孔，然后投诉材料有问题。不是材料有问题，是选型错了——高钼合金天生不耐强氧化性酸，这是冶金原理决定的，任何厂家的 C276 都一样。
所以询价第一步不是问价格，是报工况：介质全组分（含微量氧化剂）、浓度、温度、压力。四个数缺一个都不能定材质。
三、C276 和 C22 怎么分：只差一个字母，选错差半条命
这是询价时最常被搞混的一对，也是最值得花五分钟搞清楚的一对。两者都叫哈氏合金，价格差 10%~20%，但适用介质几乎相反。
| 对比项 | Hastelloy C276 | Hastelloy C22 |
|---|---|---|
| UNS 编号 | N10276 | N06022 |
| Ni 镍 | ≥57% | ≥56% |
| Cr 铬 | 14.5~16.5% | 20.0~22.5%（高 5 个点） |
| Mo 钼 | 15.0~17.0%（高 2~3 个点） | 12.5~14.5% |
| W 钨 | 3.0~4.5% | 2.5~3.5% |
| C 碳 | ≤0.010% | ≤0.015% |
| N 氮 | — | 0.005~0.020%（细化晶界、抑制析出） |
| PREN 耐点蚀当量 | ≈69 | ≈74 |
| 临界点蚀温度 CPT | 基准 | 高约 20~30℃ |
| 强项介质 | 还原性酸：盐酸、稀硫酸、湿法磷酸、湿氯、H₂S | 氧化性酸 + 混酸：硝酸、硝酸+有机酸、含 Fe³⁺/Cu²⁺ 的氧化性氯化物 |
| 弱项介质 | 强氧化性酸（浓硝酸）、发烟硝酸 | 强还原性酸（浓盐酸、高温氢氟酸） |
| 焊接热影响区 | 可用，需控热输入 | 更稳：低碳含氮，析出倾向小，焊后耐蚀性保持更好 |
| 典型应用 | 氯碱、湿氯、盐酸回收、脱硫、农药中间体 | 硝酸装置、酸洗线、烟气脱硝、制药混酸、含氧化剂漂白 |
| 同规格价格 | 基准 | 高 10%~20% |
选型口诀：还原性介质找 C276，氧化性介质找 C22，氧化还原交替找 C22。
为什么交替工况偏向 C22：设备开停车、清洗、曝气时，介质常从还原态变氧化态。C276 在高钼低铬的组成下遇到强氧化，钝化膜建立慢；C22 的高铬加含氮让它在这种"变脸"工况下更从容。这条经验在酸洗线、烟气脱硫、间歇反应釜上屡次验证过。
怎么快速判断介质是氧化性还是还原性：看有没有硝酸、浓硫酸、氯气、次氯酸、双氧水、Fe³⁺、Cu²⁺ 这类"抢电子"的组分。有 → 氧化性 → 偏 C22；介质主要是盐酸、稀硫酸、氢氟酸、有机酸这类 → 还原性 → 偏 C276。
四、粉末烧结工艺：C276 的孔比 316L 难在哪
把 C276 做成多孔过滤件的链条是：合金粉雾化 → 粒度分级 → 松装/振实 → 模压或等静压成型 → 真空高温烧结 → 机加工 → 清洗检测。每一步都会在最终孔隙上留下印记。
| 工序 | 难点 | 做不好会怎样 |
|---|---|---|
| 粉末制备 | 镍基合金粉多用气雾化，球形度好但成本高；不规则粉便宜但流动性差 | 球形度差 → 压制密度不均 → 局部孔隙偏大，精度"漏点" |
| 粒度分级 | C276 粉比 316L 粉贵 3~5 倍，细粉（<10μm）收率低 | 掺粗粉省料 → 标 5μm 实做 20μm，泡点一测就露馅 |
| 成型 | 大直径薄板（如 φ300×2mm）压制易密度梯度 | 中间疏边缘密，透气不均，客户一做流量测试就退 |
| 烧结 | 高钼合金必须在高真空（≥10⁻² Pa 量级）或高纯惰性气氛下烧结 | 残氧使 Mo 氧化挥发 → 表层贫钼 → 本来耐盐酸的变成不耐，这是最隐蔽的失效 |
| 机加工 | C276 加工硬化快，车铣钻都费刀 | 切削过热致边口微裂纹，装机后从边口开裂 |
| 清洗检测 | 去游离粉、做泡点/透气检测 | 掉粉污染料液；无泡点报告的精度只是"声称的" |

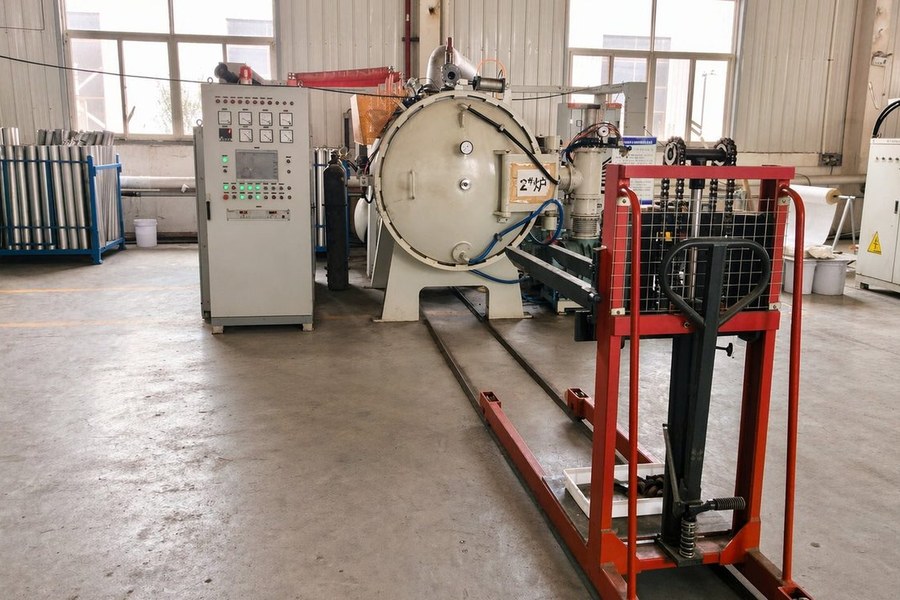

烧结这一条为什么特别重要：钼在高温下有氧就会氧化挥发（生成 MoO₃ 升华），表层一旦贫钼，合金就失去了耐还原性酸的能力——但外观完全看不出来，光谱打表层也未必打得出。这是 C276 烧结件最隐蔽的失效模式，也是"问炉子"这一问的价值所在。
采购能记住的一条：C276 烧结件的成本大头是粉末和真空烧结炉时。报价比同行低 30% 以上的，八成在这两处省了——省下来的钱，最后都会以"三个月穿孔"的形式还回去。
五、规格与精度：能做多大、多细
| 项目 | 常规范围 | 说明 |
|---|---|---|
| 过滤精度 | 0.5~100 μm | 液体常规 5~50μm；气体可到 1μm 级；更细需评估压降 |
| 孔隙率 | 30%~50% | 同精度下孔隙率越高越透气、强度越低 |
| 板 / 片 | 直径 10~400 mm；方形 ≤300×300 mm | 厚度 1.0~5.0 mm，常用 1.5~3.0 mm |
| 管 / 芯 | 外径 10~200 mm；长度 50~1000 mm | 可焊端盖、法兰、螺纹、卡盘 |
| 异形件 | 按图定制 | 杯形、锥形、碟形、波纹板（增大过滤面积） |
| 接口形式 | 平口、外螺纹（M/NPT）、法兰、卡箍、快装 | 附图纸最省事，一次定准 |
| 配套检测 | 材质单、泡点法孔径、透气系数、尺寸报告 | 可附第三方光谱复检 |
工艺约束一句话：精度、透气、强度三者互相拉扯。要更高精度就得用更细的粉，孔隙变小、压降升高；要大流量就得提高孔隙率，强度下降。成熟的供应商会告诉你这条约束线在哪、帮你找平衡点；什么都答"没问题"的，通常是在赌你不会测。
六、价格：为什么是 316L 的 4~8 倍
先摆正预期：同规格（如 φ50×2.0mm、20μm）的 C276 烧结滤片，价格通常是 316L 的 4~8 倍；大直径、超薄、高精度的倍数更高。
| 成本项 | 占售价 | 为什么贵 |
|---|---|---|
| C276 合金粉 | 35%~50% | 镍钼钨都是贵金属，粉单价是 316L 的 3~5 倍，细粉收率低 |
| 真空烧结 | 20%~30% | 高真空炉、长周期保温、单炉装量小，电费与炉时都贵 |
| 机加工 | 10%~20% | 加工硬化严重，刀具损耗快 |
| 检测与良率损失 | 8%~15% | 泡点、透气、光谱；孔隙不合格只能报废，不能回炉 |
| 包装物流 | 2%~5% | 薄板怕磕碰 |
怎么花得值：
- 先算全生命周期：316L 在盐酸工况可能 2 个月换一次，C276 能用 2 年。加上停机损失和更换人工，往往 C276 更便宜。这个账要算给老板看。
- 不做过度设计：压差不高、温度不高的位置，1.5mm 就够，别默认做 3mm；单片面积够用就别做大板（大板良率低、单价高）。
- 非关键部位降级：滤芯本体 C276，端盖/骨架在确认不受腐蚀的位置可用 316L 或 904L，能省 10%~20%。前提是介质对端盖确实不腐蚀。
- 砍结构不砍总价：让对方把粉、烧结、加工、检测四项分别报，砍价砍在能砍的地方，比一味压总价安全。
七、验真 6 招：C276 的坑比钛更隐蔽
C276 的掺假很少是"整块用别的金属冒充"（光谱一测就露），真正的猫腻在成分偏差和工艺缩水上：
- 材质单看 Mo 和 C，不只看 Ni：Mo 低于 15% 的"C276"，耐盐酸性能断崖式下降；C 超过 0.02% 的，焊接件迟早出晶间腐蚀。这两项比 Ni 含量更值得盯。
- 光谱复检（OES 或 XRF）："能提供材质单"和"实测对得上"是两件事。抽检一次几百块，能挡掉绝大多数以次充好。
- 泡点/孔径报告要有批号和实测值：能和收到的这批对上才有意义。只有一张写着"合格"的纸，等于没有。
- 掰断看断面：真烧结件断面是均匀的三维连通孔隙；掺了部分不锈钢粉的，断面会有明显色差或致密块。
- 问炉子三件事：真空度多少？装炉量多大？同炉还烧什么材质？——如果同炉混烧钛或含铝材料，交叉污染会毁掉 C276 表层。
- 用密度做初筛：C276 密度 8.89 g/cm³，316L 是 7.98。同体积应重约 11%，明显偏轻的要查。
八、清洗再生：贵的东西必须能反复用
C276 滤板单价高，能不能再生直接决定这笔投资划不划算。结论：可以，而且比钛和不锈钢更耐折腾。
- 反吹 / 反冲洗：从洁净侧反向通液或通气，压力不超过运行压差的 1.5 倍，日常最省事。
- 超声清洗：40~80kHz + 中性或弱碱性清洗剂。C276 耐碱，这条比钛宽裕。
- 化学浸泡：结垢用 5%~10% 硝酸常温短时浸泡（这里说的是清洗用稀硝酸，不是工艺介质用浓硝酸），有机物污染用碱液煮，泡完彻底冲洗。
- 两个禁忌：不要用含氯清洗剂（次氯酸钠）长期浸泡；不要高温高浓度硝酸。这两条正好踩在 C276 的弱项上。
- 寿命台账：记初始泡点值和初始透气量。清洗后泡点上升超 20%、透气下降超 30%，说明堵孔不可逆，该换。有台账才能判断，没台账只能猜。
九、五个常见问题
Q1：C276 滤板和 316L 滤板外观一样，怎么一眼看出差别？
肉眼看不出。C276 密度比 316L 高 11%，称重能做初筛，但终判要看光谱。不要凭颜色判断——两者都是银灰色。
Q2：介质是"盐酸 + 少量氧化剂"，选 C276 还是 C22？
看氧化剂的量和温度。微量（ppm 级溶解氧）→ C276；有可观量的 Fe³⁺、Cu²⁺、余氯等氧化组分 → C22 更稳。这种情况必须把介质全组分给我们核算，只报"盐酸"两个字不能下单。
Q3：C276 滤板能焊吗？焊完耐蚀性会不会掉？
能焊。推荐 GTAW（氩弧）配 C276 专用焊丝（ERNiCrMo-4），小电流、快焊速、控层间温度。焊接必然降低热影响区耐蚀性，所以设计上把焊缝放在非关键位置；超低碳（≤0.01%）正是为这个准备的。
Q4：交期多久？
常规规格打样 7~12 天，批量 15~25 天；大直径薄板、异形件、需第三方检测的预留 25~35 天。真空炉排期是主要变量，急单尽早锁炉时。
Q5：能只买 1 片试吗？
可以，1 片起订。但单片单价会明显高于批量价（要分摊炉时和调机），这是行业常态，不是坑。
十、写在最后：三句话定 C276
- 介质是还原性还是氧化性？还原性（盐酸、稀硫酸、氢氟酸、有机酸）→ C276 的菜；氧化性（硝酸、浓硫酸、余氯）→ 换 C22。
- 温度和浓度多少？常温中低浓度随便用；超过 80℃ 或高浓度要做腐蚀速率核算。
- 有没有微量氧化剂？有，且量不小 → 直接上 C22，别在 C276 上试。
这三条答清楚，材质基本就定了。答不清楚就先别下单——买错材质浪费的钱，比贵一点的正确材质多得多。
把工况参数发给我们，我们先判断材质该不该升级，再谈规格和报价。能做的不吹，做不了的直说。
