哈氏合金C22和C276有什么区别？一张表说清该选哪个

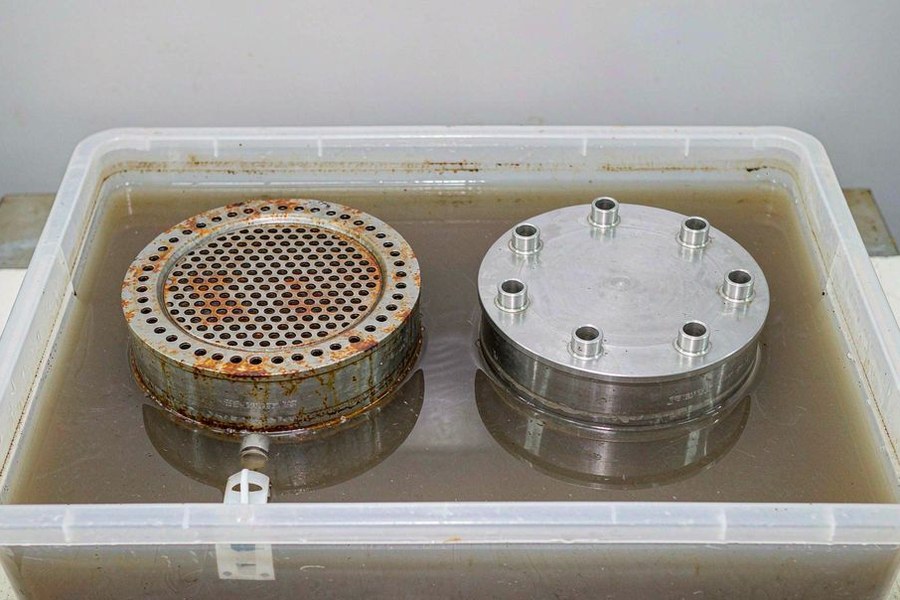

这是我们在报价时最常被问倒的一句话："你们说 C276 好，那 C22 呢？差多少钱？"——两个都叫哈氏合金，两个价格都贵，两个看起来都能耐腐蚀，选错一个的结果不是浪费钱，是三个月后又换一批。
这篇只干一件事：把 C276 和 C22 摆在一张桌子上，从成分讲到介质、从焊缝讲到价格，最后给一个能直接用的判断流程。看完不用记表格，记住一句口诀就够：还原性找 C276，氧化性找 C22，来回变脸找 C22。
一、先看本质：一个是"钼当家"，一个是"铬当家"
C276 和 C22 都属于 Ni-Cr-Mo-W 系镍基耐蚀合金，同一个家族，解决同一类问题（强腐蚀介质中的金属材料）。但两者的配方哲学完全相反：
| 项目 | Hastelloy C276 | Hastelloy C22 | 差在哪 |
|---|---|---|---|
| UNS 编号 | N10276 | N06022 | 不要弄反，报价单上写错编号会被判为不专业 |
| Ni 镍 | 余量（≥57%） | 余量（≥56%） | 基本相同 |
| Mo 钼 | 15.0~17.0% | 12.5~14.5% | C276 高 2~3 个点，这是它耐还原性酸的根本 |
| Cr 铬 | 14.5~16.5% | 20.0~22.5% | C22 高 5~6 个点，这是它耐氧化性酸的根本 |
| W 钨 | 3.0~4.5% | 2.5~3.5% | C276 略高，增强耐点蚀 |
| C 碳 | ≤0.010% | ≤0.015% | 两者都是超低碳，C276 更严 |
| N 氮 | — | 0.005~0.020% | C22 独有。氮细化晶界、抑制析出相 |
| Fe 铁 | 4.0~7.0% | 2.0~6.0% | C22 上限更宽 |
为什么铬钼要互相让步：镍基合金里，铬和钼在冶金上会互相"争夺"奥氏体基体的稳定性。铬加多了，钼就加不上去（会析出 σ 相、TCP 相，材料变脆）。所以这是一个配方取舍：C276 选择把钼拉到 15~17% 换耐还原性酸能力；C22 选择把铬拉到 20~22.5% 换耐氧化性酸能力，同时用氮补回一部分耐点蚀。
一句话理解：C276 是"钼当家"，C22 是"铬当家"。钼管还原，铬管氧化，这就是全部逻辑。
二、PREN 差 5 个点，实际差多少
PREN（耐点蚀当量）是评价抗点蚀能力的常用指标，公式大致是 PREN = Cr% + 3.3×Mo% + 1.65×W%。按标准成分中值算：
- C276：15.5 + 3.3×16 + 1.65×3.75 ≈ 69
- C22：21.2 + 3.3×13.5 + 1.65×3.0 ≈ 74
差 5 个点，看起来不多，实际表现在临界点蚀温度（CPT）上——C22 通常比 C276 高 20~30℃。这意味着在含氯离子的高温介质里（比如 80℃ 的含氯废水），C22 可能是安全的，C276 已经在点蚀边缘。
但反过来：在盐酸这类还原性酸里，PREN 这个指标就不适用了，起决定作用的是钼。这时候 C276 的 16% 钼是硬优势，C22 的 13.5% 明显不够。所以不要只看 PREN 一个数就下结论。
三、介质对照：五个真实工况，五个答案
抽象讲成分没有意义，直接摆工况。这是我最常被问到的五个场景。
| 工况 | 选哪个 | 为什么 |
|---|---|---|
| 常温~60℃ 盐酸，10%~20% | C276 | 典型还原性酸，钼含量决定一切。C22 在这类介质里腐蚀速率明显更高 |
| 硝酸 65%，常温 | C22 | 典型氧化性酸，铬含量决定一切。C276 在这里会被明显腐蚀 |
| 湿氯气（含水分） | C276 | 湿氯水解生成盐酸+次氯酸，还原性为主。C276 是世界公认的湿氯材料 |
| 酸洗线（硝酸+氢氟酸混酸） | C22 | 混酸里有氧化性（硝酸）和还原性（HF）双重组分。C22 的高铬+含氮在这种"两头都要顾"的场合更稳，这是酸洗线的标准选材 |
| 海水冷却，含流速 | 两者都行，C22 略优 | 都能用。C22 的 PREN 更高、CPT 更高，长期稳定性更好；C276 便宜一些 |
| 间歇反应釜（开停车频繁，介质氧化还原交替） | C22 | 这是 C22 最值得多花钱的场景。见下一节 |
四、"氧化还原交替"为什么必须偏向 C22
这是最容易忽略、也最容易出事故的一种工况。
什么叫氧化还原交替：设备在运行、停车、清洗、曝气、加料的过程中，介质状态会变化。比如：
- 反应釜进料时是还原性介质，反应后期加入氧化剂（双氧水、硝酸、次氯酸钠）；
- 正常运行是酸性，CIP 清洗时用碱液+氧化性杀菌剂；
- 管道排空时接触空气，介质从无氧变有氧。
为什么 C276 在这种场合吃亏：C276 的铬只有 15% 左右，钝化膜"建立速度"不如高铬合金。当介质突然变氧化性，C276 表面需要时间重建钝化膜，这个窗口期就是腐蚀发生的时候。反复几次，腐蚀就累积起来了。
C22 的优势：铬 21%，钝化膜厚且恢复快；再加上 0.005~0.02% 的氮，能抑制晶界析出相、让热影响区的耐蚀性保持得更好。结果是"变脸"的时候它不掉链子。
判断方法：问工艺工程师三个问题——
- 这个设备运行中有没有加氧化剂（双氧水、硝酸、次氯酸钠、高锰酸钾）？
- 清洗时用什么？有没有含氯或含氧化剂的清洗剂？
- 开停车频繁吗？排空后会不会接触空气？
三个问题只要有一个"是"，就该认真考虑 C22，而不是简单按"主介质"选。
五、焊接：C22 更省心，这一条在过滤件上很关键
过滤件几乎都要焊——焊端盖、焊法兰、焊接口。所以焊接热影响区的耐蚀性，比母材本身的耐蚀性更值得关注。
| 对比项 | C276 | C22 |
|---|---|---|
| 碳含量 | ≤0.010%（更低） | ≤0.015% |
| 含氮 | 无 | 0.005~0.020%（抑制晶界析出） |
| 析出相倾向 | 较高。中温区（600~900℃）长时间停留易析出 μ 相、P 相 | 较低 |
| 焊后耐蚀性 | 需严格控制热输入和层间温度，否则热影响区耐蚀性下降明显 | 相对宽容，焊后耐蚀性保持更好 |
| 推荐焊材 | ERNiCrMo-4 | ERNiCrMo-10 |
| 工艺要求 | 小电流、快焊速、层间温度 ≤150℃、氩气保护要充分 | 同左，但窗口更宽 |
对采购的实际意义：如果你的过滤件是"大面积焊接结构"（比如带法兰的滤芯、带端盖的长管芯），焊点多、热影响区面积大，C22 的容错率更高。如果只是单片滤板（几乎不焊），这条就不重要，按介质选就行。
六、价格差多少，值不值
同规格、同精度的烧结滤件，C22 比 C276 贵 10%~20%。原因有两个：一是 C22 的合金粉单价略高（铬含量高、冶炼难度大一点）；二是 C22 的市场用量比 C276 小，规模效应差。
什么情况下这 10%~20% 值得花：
- 工况里有氧化剂或氧化还原交替 → 值得，否则 C276 撑不住，换一次的成本远超差价；
- 焊接结构复杂、焊点多 → 值得，热影响区失效是最常见的现场故障；
- 介质温度高、含氯离子 → 值得，CPT 高 20~30℃ 是实打实的安全余量；
- 单纯盐酸、常温、无氧化剂、单片不焊 → 不值得，C276 更划算。
反过来，什么情况下选 C276 是错的：
- 介质是硝酸、浓硫酸、含余氯的水 → 选 C276 会快速腐蚀，这不是"差一点"，是"根本不行"；
- 介质在氧化还原之间反复切换 → C276 的钝化膜来不及恢复。
七、还有第三个选项：什么时候该看别的牌号
C276 和 C22 不是全部。有三种情况应该跳出这两个：
| 工况 | 该看哪个 | 理由 |
|---|---|---|
| 高温（>700℃）+ 碱/氨/干氯 | Inconel 600 | 高镍抗氯离子应力腐蚀，C276 在高温氧化环境里不如 600 |
| 氢氟酸（尤其是无水 HF） | Monel 400 | 镍铜合金在 HF 里形成氟化物保护层，含铬合金（含 C276/C22）在 HF 里钝化膜建不起来 |
| 高温 + 强腐蚀双重苛刻 | Inconel 625 | 含钼铌，强度与耐蚀双高，但价格最高档 |
详细的牌号边界见《镍基合金烧结滤芯选型总表》，各牌号专题见 C276 专题、Inconel 600 专题、Monel 400 专题。
八、给一个能直接用判断流程
把上面所有内容压缩成五步，按顺序问自己：
- 介质里有硝酸、浓硫酸、余氯、双氧水吗？有 → 偏向 C22；都没有 → 继续第 2 步。
- 介质主要是盐酸、稀硫酸、湿氯、H₂S 吗？是 → C276，答案很清楚，不用再往下问。
- 运行或清洗中有没有氧化剂介入、有没有频繁开停车？有 → C22（钝化膜恢复快）；没有 → 继续第 4 步。
- 件上有大量焊接（法兰、端盖、多段拼接）吗？有 → C22（热影响区更稳）；没有 → 继续第 5 步。
- 温度 >80℃ 且含氯离子高吗？是 → C22（CPT 高 20~30℃）；不是 → C276 就可以，省钱。
这个流程的逻辑：先把"绝对不能选 C276"的排掉（第 1 步），再看 C276 的强项是否命中（第 2 步），剩下的是容错度问题——容错度不够就往 C22 走。
九、三个常见误区
误区 1：以为 C22 是 C276 的"升级版"
不是。它们是平行关系，不是替代关系。C22 不是"C276 二代"，它的铬高钼低，在还原性酸里不如 C276。所以在盐酸工况里"多花钱上 C22"是花冤枉钱，而且效果更差。
误区 2：以为价格高的就更耐腐蚀
耐腐蚀是"针对具体介质"的，没有绝对的高低。C22 在硝酸里比 C276 强，在盐酸里比 C276 弱。"更耐腐蚀"这句话本身就不成立，必须加"在什么介质里"。
误区 3：以为两者可以互换使用
不能。虽然成分接近、加工方式相同、外观也一样（都是银灰色），但选错了就是提前失效。我们在报价前一定会问清介质全组分，就是为了不让你花这个冤枉钱。
十、Q&A：五个实际问过的问题
Q1：C22 和 C276 能不能混用在一套设备里？
可以，而且有时候是推荐做法。比如主体的滤芯用 C276，而焊接的端盖、法兰用 C22（热影响区更稳），两者焊在一起没问题（同族合金，用 ERNiCrMo-10 焊材过渡）。但要注意电偶腐蚀：两种合金在电解液里接触会有电位差，如果接触面积悬殊（大阴极小阳极），面积小的一侧会加速腐蚀。这一点设计时要确认。
Q2：使用寿命能差多少？
不好一概而论。在选对的工况里，两者都能用 3~5 年以上，差异不大；在选错的工况里，可能 1~3 个月就报废。所以寿命的差距不来自牌号本身，来自选对选错。
Q3：能不能直接问供应商"哪个更耐腐蚀"？
可以问，但要看对方怎么答。张口就说"我们家的更耐腐蚀"的，多半在卖货；能反问你"介质里有没有氧化剂、温度多少"的，才像在做技术。这也是筛选供应商最简单的一招。
Q4：C22 是不是很难加工，交期更长？
加工性相近（都是加工硬化型），交期也基本一样（打样 7~15 天，批量 15~30 天）。C22 的真正区别在粉的供应：市场用量小，某些规格的粉需要排产，急单要提前问。
Q5：我只知道介质是"混合酸"，怎么办？
报全组分——每种酸的浓度、有没有氧化剂、温度、有没有氯离子/氟离子。这五项给全，我们能算；只报"混合酸"三个字，任何厂家都只能猜。猜错的成本，最后还是你付。
十一、一句话总结
C276 靠钼吃还原性酸（盐酸、稀硫酸、湿氯），C22 靠铬吃氧化性酸（硝酸、混酸），氧化还原来回变脸的工况一律找 C22。价格差 10%~20%，选对了是省钱，选错了是浪费。
把介质全组分和温度发给我们，我们免费给一个"C276 还是 C22"的明确判断。这个判断不收费，选错才收费。
