蒙乃尔Monel400粉末烧结滤芯：接氢氟酸的单子前，先答清这6个工况问题
在所有腐蚀介质里，氢氟酸（HF）是含氟化工、烷基化、酸洗线上最常见、也最容易出事的那个。做这一行的采购都知道"要耐 HF 就找蒙乃尔"，但真正把单子做砸的，几乎都不是买错了牌号——是工况没说清：没人问酸里有没有溶解氧，没人确认滤芯精度为什么选 1μm，没人想过清洗液本身就把滤芯废了。
Monel 400 是什么、成分怎样、能扛什么不能扛什么，Monel 400 材质专题页已经写全了。这篇换一个角度：站在过滤器供应方的立场，把"接一个 HF 过滤单子之前必须问清的 6 个工况问题"列出来。您是要采购的，也可以拿这张清单反过来考核自己的工况描述全不全——6 个问题答清楚了，报价才有意义；答不清楚，报出来的价格都是猜的。
先给结论，省得往下找："Monel 400 耐氢氟酸"这四个字只对了一半。它耐的是无氧或贫氧、不含氧化剂的还原性 HF；一旦酸里充了气、混了硝酸、带了 Fe³⁺，腐蚀速率能翻一个数量级。接单前必须答清 6 个问题：酸的形态、有没有氧化剂、温度多高、滤的是什么固相、流速多大、拿什么清洗。任何一个含糊，都可能让一张 5 倍价的滤芯三个月报废。

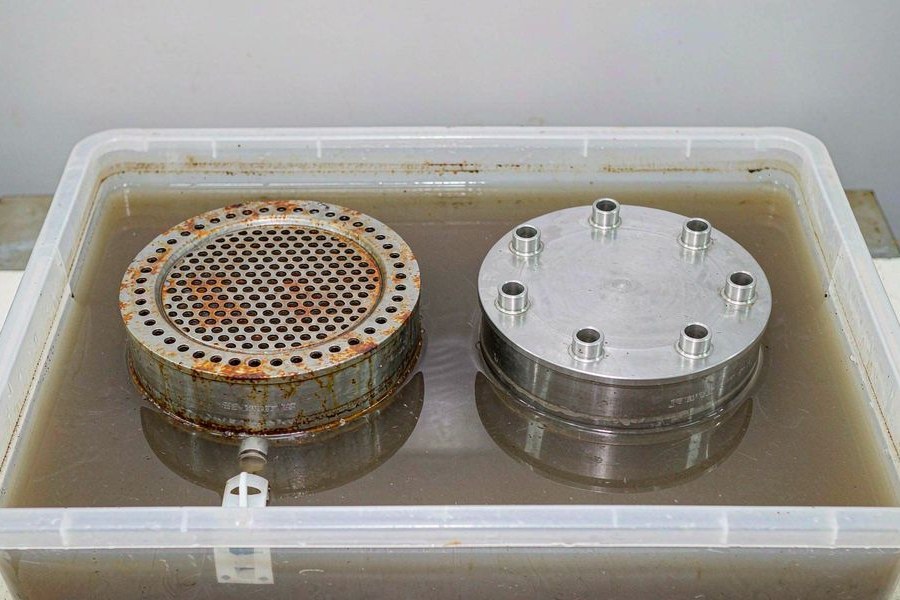

一、HF 为什么是材质考试里最难的那道题
HF 的难缠和别的酸不在一个维度上：
- 它腐蚀玻璃和陶瓷——含硅材料直接溶解，所以 HF 系统里连衬玻璃的设备都不能用；
- 它废掉不锈钢的看家本领——不锈钢靠铬的钝化膜活命，而铬的钝化膜在 HF 里根本建立不起来，316L 在中等浓度 HF 里的腐蚀速率是 mm/年级别的；
- 镍铬合金也扛不住——Inconel 600、C276 的耐蚀同样依赖铬/钼的氧化膜，HF 里照样不灵。
Monel 400 为什么行？它不含铬，靠镍铜基体在 HF 中形成一层致密的氟化物保护层。这层膜和不锈钢的钝化膜不是一回事——它更"软"：能扛化学溶解，但怕氧化剂、怕冲刷、怕高温。这就是为什么"Monel 耐 HF"必须拆成 6 个具体问题来问：每一条边界都来自这层膜的特性。
二、接单前的 6 个工况问题（核心清单）
问题 1：酸的形态——无水 HF、含水 HF，浓度多少？
HF 在工业上有三种完全不同的面孔：无水氢氟酸（烷基化装置，>99%）、中低浓度水溶液（酸洗、蚀刻，5%~50%）、含氟废液（成分复杂，见问题 2）。Monel 400 在无水 HF 和中等浓度水溶液里都表现优异，但浓度跨过 60%~70% 的区间后，部分数据的腐蚀行为会变化。采购单上必须写清楚：浓度、含水还是无水、有没有游离氟离子之外的共存酸。只写"氢氟酸过滤"四个字，没法报价。
问题 2：酸里有没有溶解氧或氧化剂？——这是最容易被漏掉的一条
Monel 400 的氟化物保护层怕氧化。充气的（含溶解氧）HF 里，腐蚀速率明显上升；含氧化剂（硝酸、Fe³⁺、Cu²⁺、游离氯）的 HF 里，直接排除 Monel 400。真实案例：HF 烷基化装置的酸再生段，如果空气串进了酸系统，同一个装置里 Monel 部件的寿命能差 5 倍。问法要具体："槽子是密闭氮封还是敞口？酸里有没有可能带进硝酸或铁离子？"敞口槽 + 环境潮湿，就按充气 HF 核算。
问题 3：温度多高？——腐蚀速率对温度是指数关系
HF 对 Monel 400 的腐蚀速率随温度陡增。常温（≤30℃）下数据漂亮，40℃ 以上就要重新核算，60℃ 以上多数资料不再推荐。很多酸洗线冬天没事夏天出问题，就是这个原因——同样是 20% HF，冬天的槽子和夏天的槽子不是一种介质。工况要写最高温度，不是平均温度，尤其要写清洗或再生时的峰值温度。
问题 4：滤的到底是什么固相？
HF 系统里的固相通常是这几类：氟化物沉淀（CaF₂、Na₃AlF₆ 之类，容易在孔道里结垢）、催化剂粉末、酸泥（油泥 + 氟化盐的混合物，黏）。固相性质直接决定精度选择和堵塞模式——氟化钙垢会牢牢长在孔壁上，反吹不掉，这是 HF 滤芯最常见的报废方式，跟材质没关系，跟精度选择有关系。详见第五节的精度约束。
问题 5：流速和压差多大？——保护膜怕冲刷
氟化物保护层的致密度不如铬钝化膜，高流速会把它冲掉，冲掉的位置变成新鲜金属继续腐蚀——这就是冲刷腐蚀。滤芯面流速设计要保守，孔道内的局部流速（尤其进出口和支撑点附近）要核算。同样一张滤芯，装在大流量泵后直管里和装在缓冲罐后，寿命能差一倍。报出处理量（m³/h）和滤芯面积，让供方算面流速，这是正规做法。
问题 6：拿什么清洗？——很多滤芯不是用坏的，是洗坏的
HF 工况的清洗是最隐蔽的坑，三种常见自毁式清洗：
- 用氧化性清洗剂洗（含硝酸、次氯酸钠的清洗液）——清洗本身就在剥保护层；
- HF 残液没冲净就停机晾着——残液浓缩结晶，孔道里长出氟化盐晶体，物理撑坏孔结构；
- 水洗水温太高——残酸遇热加速对孔壁的攻击。
正确的流程在第九节。这里只强调一句：询价时告诉供方您现在的清洗方式，供方才有机会告诉您哪里会出问题。
三、四个真实的翻车现场
现场一：充气酸槽里的滤芯，腐蚀速率翻了 20 倍
某氟化工酸洗线，20% HF 常温，按手册腐蚀速率 0.02mm/a，看着能用十年。实际槽子是敞口的，酸循环泵把空气带进酸液，实测 Monel 挂片腐蚀速率接近 0.4mm/a，滤芯一年就穿透。补了氮封之后，第二批滤芯用了三年。同样的钱，一个工况细节决定寿命差 3 倍。
现场二：酸洗废液再生段的混酸，把"耐 HF"的滤芯溶了
酸洗废液再生系统里，HF 之外混着硝酸（氧化性）。采购按"耐 HF"选了 Monel 400，两个月滤板减薄报废。含氧化剂的 HF 是 Monel 400 的明确禁区——这种工况要么哈氏 B 系，要么非金属方案，见第四节。
现场三：精度选 1μm，氟化钙三天堵死
客户坚持"过滤越精细越好"，选了 1μm 的 Monel 滤芯滤含 CaF₂ 沉淀的酸液。三天压差报警，拆出来孔道里长满白色垢层，超声波都洗不掉。HF 工况滤氟化物垢，精度建议 10~25μm 起步，靠多级串联而不是单级精细过滤。堵死的 1μm 芯不如通畅的 20μm 芯——过滤是个系统，不是单一参数。
现场四：K-500 冒充 400，HF 里应力开裂
一批低价"蒙乃尔"滤芯，材质单含糊写着"Monel"。实测成分是 K-500（含铝钛的沉淀硬化版）。K-500 时效态在含 HF 环境有应力腐蚀开裂风险，且焊接性差。验真方法见第七节——成分表和 UNS 编号必须白纸黑字。
四、什么情况下别硬用 Monel 400（替代方案对比）
| 工况 | 更合适的方案 | 代价与取舍 |
|---|---|---|
| 含氧化剂的 HF（混酸） | 哈氏 B 系滤芯 / 非金属 | B 系在还原性酸里比 400 更强且不怕盐酸混入，但同样怕氧化剂；真正含硝酸的工况直接看下一行 |
| 硝酸 + HF 混酸（不锈钢酸洗废液） | PTFE 等氟塑料过滤芯 | 耐蚀无敌，但只能低温低压（<150℃、<0.3MPa）、会渗透、精度稳定性差，且没有烧结件的刚性 |
| 超纯要求 + 强腐蚀（电子级 HF） | PFA/PTFE 或高纯钽 | 钽耐蚀极佳但价格是 Monel 的 10 倍以上，只用于实在避不开金属的位置 |
| 常温、浓度低、非关键位置 | 316L + 缩短更换周期 | 算总账：一张 Monel 芯 = 5~9 张 316L 芯。非关键位置勤换 316L 可能更省 |
一句话：Monel 400 是 HF 工况的默认答案，不是唯一答案。把 6 个工况问题答清之后，有相当比例的单子最终选的不是 Monel——这很正常，选材顾问的价值就在这里。
五、HF 场景的规格与精度约束
| 项目 | 常规范围 | HF 场景要注意 |
|---|---|---|
| 过滤精度 | 1~100 μm | 10~25μm 起步。滤氟化物垢的芯做太细等于自堵，精细度靠多级串联实现 |
| 孔隙率 | 30%~48% | Monel 粉烧结活性好，孔隙可控性优于 Inconel 600，同精度下通量更大 |
| 厚度 | 1.5~5.0 mm | 承压不高，厚度按强度选即可；HF 工况建议加做腐蚀挂片平行试验 |
| 管/芯 | 外径 12~180mm，长 50~1000mm | 端盖焊接是弱点——焊缝热影响区的组织变化会优先腐蚀，要求焊后固溶或选机械密封结构 |
| 检测项 | 材质单、泡点、透气 | HF 工况建议加金相 + 晶间腐蚀，焊缝部位重点看 |
六、价格：为什么这么贵，以及怎么省
Monel 400 是这篇文章系列里最贵的牌号：同规格烧结件通常是 316L 的 5~9 倍。原因三条：镍铜粉本身价高、可供粉源少议价空间小、单炉装量小摊薄不了烧结成本。省钱的正确姿势不是砍价，是少用：
- 只在接触点上用：HF 烷基化装置真正接触 HF 的位置有限，外围管线和储罐用 316L 甚至碳钢衬里就够。Monel 只给过滤器、泵密封这些"必须"的位置。
- 精度做对，寿命翻倍：精度从 1μm 放宽到 20μm，清洗周期可能从三天变三个月——这是最便宜的省钱方式。
- 可拆换结构：把滤芯设计成快拆件，坏了换单元不换总成。
七、怎么验：五个能当场做的动作
- 材质单核对 UNS N04400：Ni 63~70%、Cu 28~34%、Fe ≤2.5%。只写"蒙乃尔"不给 UNS 编号和成分区间的，一律要求书面澄清——"Monel"后面数字对不上 UNS 的，直接 pass。
- 弱磁性确认：400 呈弱磁性（比 600 明显一点但仍弱），"吸得住螺丝刀"必有问题。
- 光谱抽检：手持光谱仪当场打镍铜铁三个数，铜含量 28~34% 是 Monel 的身份证——其他镍基合金铜都在 1% 以下。
- 要粉末氧含量报告：粉含氧高会生成 Cu₂O，直接损害耐 HF 性。正规做 Monel 件的厂家控氧数据拿得出来，凑数的拿不出来。这是 Monel 特有的一问，比光谱还能筛掉一批人。
- 焊缝金相（有焊接端盖时）：看热影响区有没有析出与氧化，HF 对焊缝区的不均匀性最敏感。
八、清洗与再生：HF 工况的保命流程
- 停机先置换：停机前用去离子水低流速置换残酸，确认出水电近中性再停——残酸浓缩结晶是孔道报废的头号原因。
- 清洗剂里不能有氧化剂：碱洗可用（去油垢），酸性清洗避开硝酸系。清洗液成分先问供方。
- 超声波可以，频率别太高：烧结件刚性大，常规超声没问题，但 HF 腐蚀后孔壁变脆的件要降功率。
- 记录"初始压差—清洗后压差"台账：清洗后压差回不到初始值 1.3 倍以内，就是结构性垢堵，该换了。氟化物垢一旦长死，清洗无效。
九、五个常见问题
Q1：浓度 5% 的稀 HF，能用 316L 凑合吗？
不建议。稀 HF 恰恰是局部腐蚀（缝隙、点蚀）最活跃的浓度区间之一，316L 滤芯薄壁结构撑不了几个周期。这个浓度下 Monel 400 数据很好，是它性价比相对最舒服的区间。
Q2：Monel 400 和 K-500 价差多少，什么时候值得上 K-500？
K-500 强度约 2 倍，价格高 30%~50%。但过滤器壳体里滤芯不缺强度，缺的是耐蚀稳定性——K-500 时效态在 HF 环境反而有 SCC 风险。绝大多数过滤场景，400 比 K-500 合适。
Q3：海水工况和 HF 工况，用的是同一种 Monel 芯吗？
材质相同、设计逻辑不同。海水工况考虑冲刷腐蚀和生物污损，精度可以细一些；HF 工况精度放宽、流速保守。两边的"6 个工况问题"答案完全不同，别拿着海水项目的参数直接复用。
Q4：能先买 1 片挂片试验吗？
可以，1 片起订。HF 工况我们强烈建议先挂片——挂片要模拟真实状态：同样的浓度、温度、含氧状态、流速。静泡在实验室烧杯里的数据和现场差很远，尤其充气问题，实验室静泡根本暴露不出来。
Q5：滤芯用多久该换？有没有硬指标？
两个硬信号：压差升到初始 2.5~3 倍且清洗无效；或出口水质/精度抽检不达标。没有统一的"使用寿命"——工况 6 个问题没答清之前，谁报的寿命数字都是猜的。建议新工况头三个月每周记压差，用自己的曲线定更换周期。
十、写在最后：三句话定 Monel 400
- 酸是还原性的吗？无氧、无氧化剂的 HF/海水/碱 → Monel 400 的主场；含硝酸、Fe³⁺、充气严重 → 换方案。
- 温度在 40℃ 以下吗？常温最舒服；40℃ 以上重新核算；60℃ 以上多数情况别用。
- 精度放宽了吗？HF 工况 10~25μm 起步，靠多级串联做精细度，别让氟化物垢堵死一张 5 倍价的滤芯。
这三条答清楚，Monel 400 的单子基本不会做砸。最后重复一遍这篇的核心："Monel 耐氢氟酸"是四个字的简化，真实世界里的 HF 有十几种面孔——把 6 个工况问题答清，比记住任何耐蚀数据表都有用。
把 6 个工况问题的答案发给我们（浓度、氧化剂、温度、固相、流速、清洗方式），我们按答案给材质与结构建议——这个工况该用 Monel、该用 B 系、还是该用非金属，我们会直说。能做的不吹，做不了的也直说。
