英科镍Inconel600粉末烧结滤板：耐1000℃的边界在哪
英科镍 600 是镍基合金里最容易被"用错"的一个牌号。它耐高温、耐碱、抗氯离子应力腐蚀，数据表看着漂亮，于是被当成万能料——结果在含硫烟气里三个月脆裂，或者在 1000℃ 长期跑之后整片烧结板氧化成渣。
这篇专讲一件事：Inconel 600 到底能扛到多少度，从哪一摄氏度开始就不该用它。不是复述数据手册，而是把"标称上限 1090℃"和"烧结滤板实际能用多少度"之间的那道缝捅开。看完你应该能回答三个问题：我的炉温该不该上 600、能用到什么温度、超温之后会怎么坏。要横向比牌号的，先看《镍基合金烧结滤芯选型总表》；要完整选型手册的，看Inconel 600 材质专题页。
先给结论，省得往下找：Inconel 600 在空气中的抗氧化温度上限是 1090℃，但粉末烧结滤板的推荐长期工况是 900℃ 以内。原因不在材质，在"孔隙"——烧结件的比表面积是同体积实心件的几十倍，氧化、渗碳、蠕变全按比表面积放大。多孔件和实心件，不能套同一个温度上限。
一、为什么多孔件不能套实心件的温度上限
数据手册写的 1090℃，测的是一块实心试片在空气中的抗氧化表现。但滤板是烧结多孔体，孔隙率 30%~45%，这意味着：
| 差异 | 实心件 | 烧结多孔件（同材质） |
|---|---|---|
| 暴露面积 | 外表面积 | 外表面积 + 全部孔隙内壁，放大约 20~60 倍 |
| 氧化速率 | 按外表面积算 | 按内壁总面积算，氧化增重快一个量级 |
| 失效形式 | 表面起皮、减薄 | 孔道被氧化物堵塞，压差先升、流量先掉 |
| 有效温度 | 1090℃ | 长期 900℃ 以内，短时冲击可到 1000℃ |
最关键的是失效是"堵"不是"穿"。实心件氧化了你是看得见的减薄；烧结件氧化了，表面看着还行，但孔道里长满了氧化物，压差曲线一路往上爬，等到你发现流量不够时，滤芯已经救不回来了。这是很多化工厂"明明材质没腐蚀，滤芯就是越用越憋"的真实原因。
二、900℃ 这条线是怎么来的
不是随手画的，是三个机制叠出来的：
1. 氧化增重：600℃ 以下几乎不动，800℃ 开始明显
600 靠表面生成的 Cr₂O₃ 钝化膜抗氧化。这条膜在 600℃ 以下很稳；700~800℃ 开始有可测的增重；900℃ 以上增重速率曲线明显上翘。增重本身不可怕，可怕的是氧化物体积膨胀把孔堵住——Cr₂O₃ 的体积约为消耗金属体积的 2 倍。
2. 蠕变：装配预紧力会把它慢慢压扁
600 的高温强度靠固溶强化，没有 γ′ 相，所以 700℃ 以上蠕变开始显形。滤板装在法兰之间，靠螺栓压紧，长期高温下会缓慢蠕变减薄、失去回弹——预紧力掉了，旁漏就来了。这是"没坏但也不好用"的典型状态。
3. 晶界敏化：碳化物析出带来的次生问题
600 的碳含量 ≤0.15%，在 600~900℃ 长时保温区间，碳化铬会沿晶界析出，晶界附近贫铬。空气里问题不大，但如果同时有腐蚀介质（比如含氯、含硫气氛），晶间腐蚀就有了入口。所以高温件如果还要接触腐蚀气氛，宁可选低碳版本或做固溶处理。
三、按温度分三档：什么时候能用 600
| 工况温度 | 能不能用 600 | 要点 |
|---|---|---|
| ≤ 600℃ | 可以，很宽裕 | 寿命主要由介质腐蚀决定，不是温度。有氯离子应力腐蚀风险的场合，600 是最优解之一 |
| 600~900℃ | 可以，需做好设计 | 结构上留蠕变余量（厚度从 2mm 提到 3mm 往往比换材质划算）；避免长期恒温，工艺上允许波动反而好 |
| 900~1000℃ | 短时可以，长期不建议 | 必须核算氧化增重与压差上升速度；建议做成可拆换结构，把滤芯当耗材管 |
| > 1000℃ | 不建议用 | 氧化与蠕变同时失控，孔道堵塞速度超出经济性。转 601、602CA 或陶瓷 |
四、四个真实的高温用错现场
现场一：含硫烟气里用 600，三个月脆裂
某化工厂尾气 780℃，气氛含 H₂S 与少量 SO₂。用 600 滤芯，两个月表面发黑，三个月拆检时敲一下就碎。600 在含硫气氛里耐蚀性有限——它的铬含量只有 14~17%，不足以在强还原性硫化气氛里维持稳定膜。这类工况要考虑更高镍或含硅铝的合金。
现场二：1000℃ 长期跑，压差从 8kPa 涨到 45kPa
某热处理炉的炉气过滤，标称 1000℃，实际常年在 980℃ 上下。用 600 烧结板，第一个月还很顺，第三个月开始压差爬升，第五个月换下时孔道内壁已经被灰绿色氧化物填满。这就是"温度没超，但多孔件的有效上限到了"。
现场三：氯离子环境其实选对了，但装错了
某装置 300℃，介质含 Cl⁻ 且有水分，600 是对的选择（抗 Cl-SCC 是它的看家本领）。但安装时用了 304 螺栓，螺栓先应力腐蚀开裂，泄漏了才发现。材质选对了，配套件拖后腿，一样出事。
现场四：把"耐高温"当成"耐温度冲击"
600 的抗氧化好，不代表抗热震好。烧结多孔体本身刚性大、塑性差，急冷急热时的热应力集中在孔壁连接处，反复冷热循环容易在边缘起裂。有频繁开停炉的场合，升降温速率要控住。
五、跟同温区其他材质比，600 强在哪、弱在哪
| 材质 | 抗氧化上限（实心） | 相对 600 的取舍 |
|---|---|---|
| 310S | 约 1000℃ | 便宜不少，但镍只有 19~22%，抗氯离子应力腐蚀能力差一大截。含氯环境别用 |
| Inconel 601 | 约 1150℃ | 铝含量 1.0~1.7%，氧化膜更牢，高温抗氧化明显强于 600，但价格更高 |
| Inconel 625 | 约 980℃ | 含铌钼，耐蚀性（尤其含氯）比 600 强，高温强度也更高，价格贵 40%~80% |
| C276 | 约 1000℃（但氧化气氛下不宜久用） | 耐蚀无敌，抗氧化一般。它是为还原性酸设计的，不是为高温氧化设计的 |
| Inconel 600 | 1090℃ | 综合最均衡：耐高温 + 抗 Cl-SCC + 耐碱，价格在镍基里属中档 |
一句话记：要更高温度选 601，要更强耐蚀选 625，两者都要还想省钱，600 是那个"哪项都不最强、但哪项都不最弱"的选项。
六、多孔件的规格与精度（高温场景的特殊约束）
| 项目 | 常规范围 | 高温场景要注意 |
|---|---|---|
| 过滤精度 | 1~100 μm | 气体高温过滤建议 10~40μm，别做太细——孔越细越容易被氧化物堵死 |
| 孔隙率 | 30%~45% | 同精度下比 316L 略低（600 粉烧结活性低，需更高温或更长保温） |
| 厚度 | 1.5~5.0 mm | ≥800℃ 建议 ≥3.0mm，留蠕变余量 |
| 平板尺寸 | 直径 10~300mm；方形 ≤250×250mm | 大直径薄板在高温下更易翘曲 |
| 管/芯 | 外径 15~150mm，长 50~1000mm | 长管需考虑两端支撑与热膨胀差 |
| 检测项 | 材质单、泡点孔径、透气系数 | 高温件建议加高温氧化增重试验，这是最能说明问题的数据 |
七、价格：为什么是 316L 的 3~6 倍
Inconel 600 的镍含量 ≥72%，镍价直接决定成本，这是主要部分。除此之外还有两块：

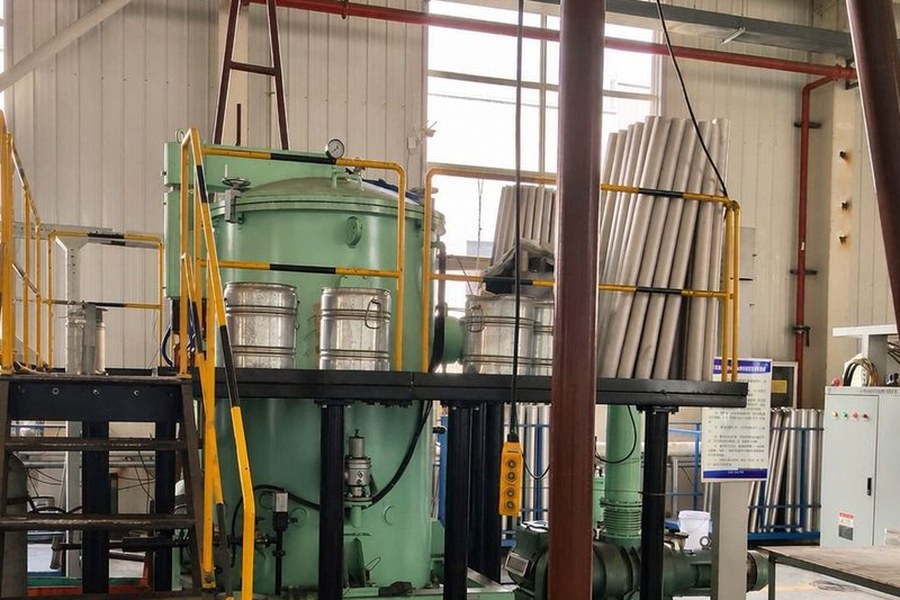

- 烧结难度：600 粉末的烧结活性低于不锈钢，需要更高温度（通常 1200℃ 以上）和更长保温，炉时成本高；对炉内气氛的洁净度要求也更严（不能有氧化、不能有污染）。
- 成品率：600 烧结板在冷却阶段的内应力较大，大尺寸薄板容易变形开裂，报废物摊进合格品里。
实际报价参考：常规精度（10~40μm）、φ50~100mm、厚度 2~3mm 的 600 烧结板，单价通常是同规格 316L 的 3~6 倍。大尺寸、超薄、超细精度的倍率会更高。价格明显低于 3 倍的要警惕，要么镍不够，要么不是真空/高纯气氛烧结。
八、怎么验：五个能当场做的动作
- 磁性初筛：600 常温基本无磁。有明显磁性，说明混了铁素体钢或 400 系。注意：冷加工后可能有微弱磁性，但"吸得住螺丝刀"肯定不对。
- 材质单核对：Ni ≥72%、Cr 14~17%、Fe 6~10%。三项都对不上就是假料；只写"镍基合金"不给具体数字的直接跳过。
- 光谱抽检：手持光谱仪打一下，镍铬铁三个数当场出来。大批量必做，单片打样可以要求供方提供。
- 断面看颜色：掰断或看边角断面，发暗发黑、有彩色氧化斑说明烧结气氛不纯，铬已被氧化，这种件上高温必出问题。
- 高温氧化增重（可选）：让供方提供 900℃×100h 的增重数据。正规做高温件的厂家拿得出来，凑数的拿不出来。
九、清洗与再生：高温件更要管曲线
高温烧结滤芯的再生逻辑和常温件不同——常温件堵的是颗粒，高温件堵的常常是氧化物。前者能洗，后者洗不掉。
- 能洗的：积灰、炭黑、可溶性盐。反向脉冲 + 超声波 + 适当化学清洗（碱洗去油、酸洗去垢，注意别伤钝化膜）。
- 洗不掉的：孔道内壁的氧化物。一旦氧化增重进入快速区，清洗只能延缓，不能恢复。
- 判断该换的信号：清洗后压差回不到初始值的 1.3 倍以内，说明结构性堵塞，该换了。建议从第一天起记录"初始压差—清洗后压差"台账，这条曲线比任何口头判断都准。
十、五个常见问题
Q1：我的炉温 950℃，能用 600 吗？
短时能用，长期不建议。950℃ 已在氧化增重的快速区，多孔件的孔道堵塞速度会明显加快。如果必须用，按耗材设计（可拆换、备件常备），并把精度放宽到 20~40μm 减少堵塞风险。
Q2：600 和 601 差在哪，值不值那个差价？
601 加了 1.0~1.7% 的铝，氧化膜从 Cr₂O₃ 变成更稳定的 Al₂O₃/Cr₂O₃ 复合膜，1150℃ 抗氧化能力明显优于 600。工况长期在 950℃ 以上，601 的差价是值得的；900℃ 以下，600 够用。
Q3：600 能焊吗？焊完高温性能会掉吗？
能焊，推荐 GTAW 配 ERNiCr-3 焊丝。焊接会带来晶粒长大和热影响区软化，高温蠕变性能会下降。设计上尽量把焊缝放在低温区或非承力位置。
Q4：为什么含硫气氛不能用 600？
600 的铬含量不足以在强还原性硫化气氛中维持稳定氧化膜，会生成低熔点硫化物，导致快速劣化。含 H₂S、SO₂ 的工况要考虑更高镍或含硅铝的合金。
Q5：能先买 1 片做高温试验吗？
可以，1 片起订。建议试验方案直接按实际工况跑——尤其要测压差随时间的曲线，这比看外观有价值得多。我们可以配合出试验件和记录表格。
十一、写在最后：三句话定 600
- 温度在 900℃ 以内吗？在，600 是均衡之选；超过 900℃ 要按耗材设计；超过 1000℃ 别用 600。
- 介质里有氯离子吗？有硫吗？有氯 → 600 的优势区（抗 Cl-SCC）；有硫 → 600 的短板，换材质。
- 是长期恒温还是频繁启停？恒温要算蠕变与氧化；频繁启停要控升降温速率，防热震开裂。
这三条答清楚，600 该不该用基本就定了。真正难的不是选材质，是承认"多孔件的温度上限比实心件低一截"这件事——很多现场事故不是因为选错了牌号，是因为拿实心件的数据去要求多孔件。
把炉温、气氛、介质发给我们，我们按多孔件的逻辑帮你算，不按数据手册的漂亮数字糊弄你。能做的不吹，做不了的直说。
