烧结滤芯能清洗几次？洗到第几次该换新，寿命判断与更换时机一次讲清
被问得最多的一个问题："你们这个滤芯能洗几次？"
每次我都得先反问一句：你里面是什么料、堵到什么程度、平时怎么洗。因为"能洗几次"没有标准答案——它不是一个产品参数，而是一个由三个变量决定的结果。同样是 316L 烧结滤芯，过滤常温清水的能洗上百次，过滤含糖料液的可能十几次就得到寿终。
这篇不讲清洗方法本身——反冲、超声、灼烧怎么操作，我们在《烧结滤芯堵塞了怎么办？三种再生方式对比》里已经写过。这篇回答更实际的问题：洗几次算正常、怎么判断这根滤芯还能不能洗、什么时候必须换新。全部给可执行的判断标准，不玩虚的。
一、先分清"堵了"和"到期了"——两回事
很多客户的操作是：压差大了 → 拆下来洗 → 装回去 → 压差又大了 → 再洗……直到有一天怎么洗都洗不出来，才想起来问"这滤芯是不是该换了"。
其实滤芯从"堵"到"报废"之间有个清晰的物理过程：堵塞发生在孔隙里，损耗发生在孔隙壁上。
- 堵了：杂质卡在孔隙通道里，洗一次通一次，烧结层本身没受伤——这是正常循环，理论上可以无限重复（只要每次都能洗干净）；
- 到期了：每次清洗都会在孔隙壁上留下一点不可逆的损伤——冲磨掉的粉末、腐蚀掉的粘结颈、灼烧氧化的表层。损伤积累到一定程度，孔隙结构变了，怎么洗都回不到初始压差——这就是寿终。
所以"能洗几次"的本质是：损伤积累的速度有多快。这由下面三个变量决定。
二、决定能洗几次的三个变量
| 变量 | 怎么影响寿命 | 对应建议 |
|---|---|---|
| 1 堵塞物类型 | 颗粒/粉尘类：机械卡住，反冲即出，损伤最小；含胶体、糖类、蛋白类：抱团糊孔，要超声甚至化学洗，损伤升级；含铁杂质或硬质颗粒：冲刷磨损孔壁，损耗最快 | 含胶体料液宁可选通量余量大一号的滤芯，降低清洗频率 |
| 2 清洗方式 | 反冲 < 超声 < 化学浸泡 < 灼烧，对烧结层的损耗依次加大；同一根滤芯混用多种方式，寿命按最狠的那种折算 | 能用反冲解决就不要上超声；灼烧是最后手段 |

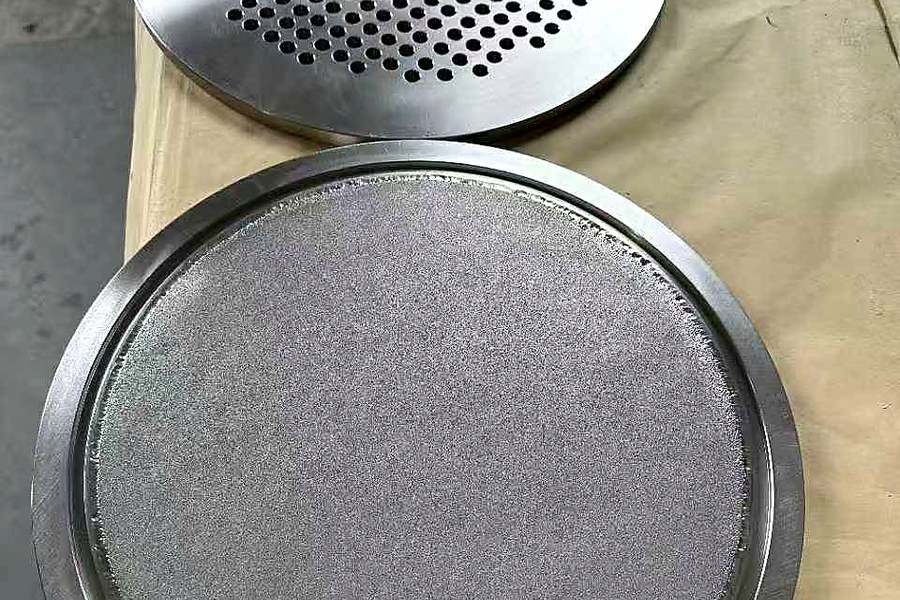

| 3 烧结层厚度 | 同样材质同样工况，3mm 厚壁件的"可损耗余量"比 1.5mm 薄壁件大一倍以上——薄壁件轻，厚壁件耐用，是物理上算得出来的 | 高堵塞工况选厚壁或加护网结构 |
三个变量里，最容易改的是第二个。同样一根滤芯，纯反冲和动辄灼烧，寿命能差 3~5 倍。关于三种方式的操作细节和适用场景，看再生方式对比那篇，这里不展开。
三、三种清洗方式的损耗对照
给一个经验参考值（316L 常规壁厚、正常工况）：
| 方式 | 可承受次数（经验值） | 损耗机理与注意 |
|---|---|---|
| 反冲洗 | 20~50 次（颗粒类堵塞） | 逆向水流把孔内杂质推出，对烧结层几乎无损伤；注意冲洗压差别超过使用压差的 1.5 倍，否则颗粒被顶得更深 |
| 超声清洗 | 10~20 次 | 空化气泡剥落堵塞物，同时也会剥蚀孔壁；钛件功率减半、时间减半，不锈钢件别超过 20 分钟一循环 |
| 灼烧再生 | 3~5 次（不锈钢件） | 高温氧化烧掉有机堵塞物，同时烧结层表面也氧化；316L 控制在 500℃ 以内、每次不超过 30 分钟；钛件基本不适用（氧化层增厚，孔径变大） |
提醒一句：这三个数字是"经验中位值"，不是承诺值。你的实际次数取决于上面第一节的三个变量——含铁杂质的料液，可能 5 次超声就把 1.5mm 薄壁件洗报废了。
四、寿命自查 4 步：这根滤芯还能不能洗
与其纠结次数，不如每次清洗时顺手做这四步，数据会告诉你答案：
| 步骤 | 怎么做 | 判定标准 |
|---|---|---|
| 1 看压差恢复 | 装回系统，记清洗后的初始压差，与新件首次上机的压差对比 | ≤ 新件 1.2 倍 → 健康；1.2~1.5 倍 → 开始老化，缩短清洗周期；> 1.5 倍 → 换新 |
| 2 看清洗周期 | 记录两次清洗的间隔时间 | 间隔缩短到原来一半（原一个月一洗，现在两周）→ 烧结层孔容已损失过半，列入更换计划 |
| 3 目检烧结层 | 对光看表面：有无裂纹、掉粉、局部发亮磨平、边缘缺损 | 任何一项出现 → 停用。裂纹和掉粉意味着精度已失守，过滤=没过滤 |
| 4 泡点抽测 | 条件允许的话，每 3 个月抽测一次泡点，对比标称孔径 | 泡点对应的孔径超过标称上限 → 孔径已扩大，精度失守，换新 |
第 1、2 步不用任何工具，现场就能做。90% 的"滤芯该不该换"用这两步就能判出来。第 4 步的泡点方法，《什么是气泡点测试》里有完整步骤，自制药液过滤这种精度敏感的场景，建议定期做。
五、不同工况的预期清洗次数（参考表）
综合我们客户的实际反馈，给出常见工况的参考值（316L、2mm 壁厚、规范清洗）：
| 工况 | 主要堵塞物 | 主用清洗方式 | 预期可洗次数 |
|---|---|---|---|
| 常温水 / 压缩空气 | 粉尘、油雾 | 反冲 | 50 次以上 |
| 食品料液 / 饮料 | 蛋白、糖类胶体 | 超声 + 碱洗 | 15~30 次 |
| 药液 / 发酵液 | 菌体、活性炭 | 超声 + 化学浸泡 | 10~20 次 |
| 含铁杂质液体 | 铁屑、硬质颗粒 | 反冲（会磨损） | 5~15 次 |
| 高温烟气 / 油气 | 油焦、积碳 | 灼烧 + 超声 | 3~8 次（灼烧占比高就往低走） |
用法：拿你的实际次数和表里对照。明显低于下限，先检查清洗方式对不对（大概率是操作问题，不是滤芯问题）；在范围内，到量就换，别硬撑。
六、这五种情况，直接换新别洗了
- 烧结层出现裂纹——不分大小，一条也换。裂纹意味着过滤精度彻底失守；
- 表面掉粉或磨平发亮——孔壁已被冲蚀，孔径在扩大，洗出来也是"漏"；
- 清洗后压差恢复不到新件 1.5 倍以内——孔容损耗过半，清洗周期会越来越短，拖到最后还是要换；

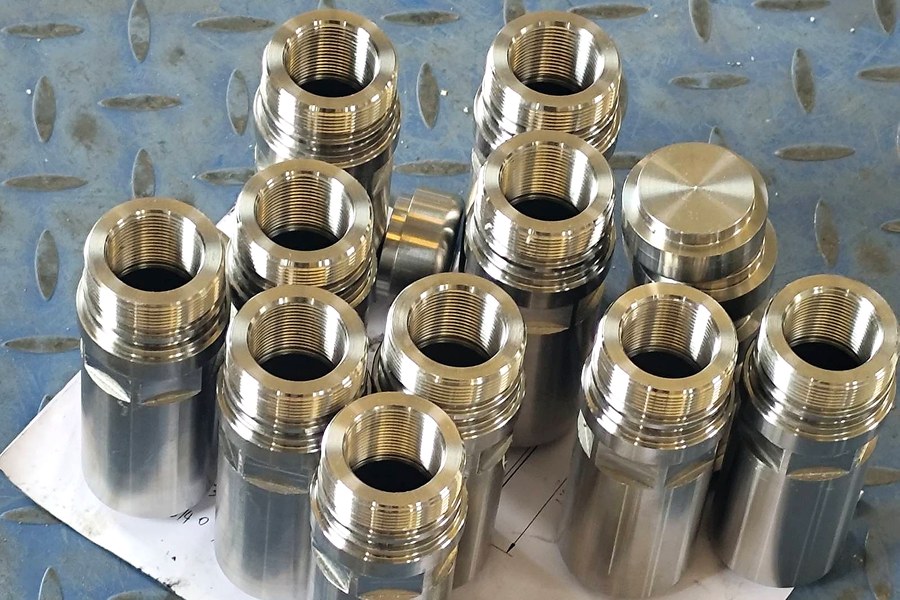

- 密封面或接口损伤——本体没坏但旁路泄漏，等于白滤；
- 泡点测试超出标称孔径上限——这是精度失守的铁证，没有任何争议空间。
算一笔账收尾：一根烧结滤芯几百到几千块，用它硬撑多跑的那几天，堵住的可能是整批料的返工、下游设备的停车。滤芯是耗材，按状态换，别按感情换。小批量补货随时可以做，参考《小批量打样》，1~2 支也接。
七、总结：三句话记住
① 别数次数，看压差恢复率。恢复到新件 1.2 倍以内随便洗，超 1.5 倍就换。
② 清洗方式决定寿命长短。能反冲不超声，能超声不灼烧——损耗是叠加的。
③ 裂纹、掉粉、密封伤，见一个换一个。滤芯是耗材，按状态换不按感情换。
如果你拿不准手上这根滤芯还能不能用，把工况（介质/温度/精度/当前压差）发过来，我们帮你看——该洗的告诉你怎么洗，该换的直说该换，不为了卖货让你多买。
