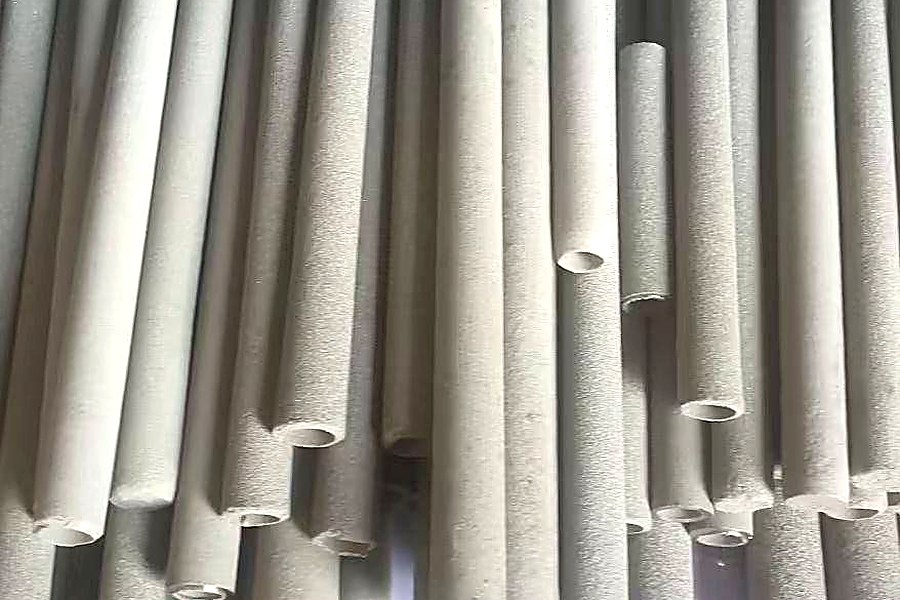

钛烧结滤芯厂家怎么选？6 个验厂动作，从"能做出样品"到"能稳定交货"
找钛烧结滤芯厂家，最常见的情况是：报了 5 家，样品都做出来了，价格差一倍，然后不知道该信谁。
问题出在——"能做出样品"和"能稳定交货"完全是两件事。钛粉烧结的门槛不在打样，在于：钛粉是不是真的纯钛、烧结炉的真空度稳不稳、检测是不是每批都做、批量大了孔径会不会漂。这四件事，只看样品看不出来，只看报价更看不出来。
这篇文章不聊钛好不好（那是《钛滤芯 vs 不锈钢》该讲的），专门讲怎么判断一个钛滤芯厂家靠不靠谱——六个动作，从资料要什么、到现场看什么、到样品怎么验，都能当天做完。
一、先分清三种"钛滤芯厂家"
市面上的钛烧结滤芯供应商其实分三类，能力和风险完全不同。先认清楚你在跟哪一类谈：
| 类型 | 典型特征 | 能做到 | 风险点 |
|---|---|---|---|
| A. 烧结制造厂 | 自己有烧结炉、有钛粉来源、能做非标 | 从粉末到成品全流程可控，能改配方、改孔径、改制件 | 规模大小不一，小厂检测能力弱 |
| B. 贸易商/贴牌 | 无生产设备，从 A 类拿货转卖 | 常备规格、交期快、价格灵活 | 非标做不了；出问题追不到工艺源头；换批次可能换厂 |
| C. 下游加工厂 | 只做切割、焊接、装配，滤材外购 | 异形件、组件、总成 | 滤材本身质量不由它控，孔径和透气度只能听上游 |
实操判断法：直接问一句「烧结炉是你们自己的吗？能拍个炉子给我看看吗？」——A 类会直接发照片或邀你去看，B 类会绕，C 类会说"我们合作厂有"。这一句话筛掉一半。
不是说贸易商不能合作。常备规格、小批量、急件，找 B 类反而更快。但涉及氢能电解槽、制药这类要求批次一致性的场景，源头必须在 A 类手里。
二、六个动作，一天之内验完一个厂
下面六件事按顺序做，前四件远程就能完成，后两件需要看实物。任何一件对方推脱，都值得警惕。
动作 1：要材质证明，并且能对上炉批号
钛材常见的坑是用工业纯钛冒充、或者掺回收料。要看的是：
- 材质单上的牌号：应该是 TA1 或 TA2（对应 GB/T 3620.1），要求写清 Ti 含量（TA1 ≥99.6%，TA2 ≥99.5%）和主要杂质上限（Fe、O、C、N、H）；
- 能对上炉批号：材质单上要有炉号/批号，且能对应到你这次订单的料；只给一张通用材质单复印件、没有炉号的，等于没给。
- 能不能做光谱复验：正规厂会同意你或第三方做光谱（PMI）抽检。这条最硬——不肯让复验的，多半料有问题。
关于钛材本身的牌号差异和适用边界，我们在材质专题里有详细对照。这里只提醒一句：报价明显低于同行的钛滤芯，先怀疑料，别先怀疑人家效率高。
动作 2：要泡点检测报告，看是"每批做"还是"曾经做过"
钛烧结滤芯的核心指标是孔径，而孔径的标准测法是泡点法（气泡点法）。这一步是区分真假厂家的分水岭：
| 你问的话 | 靠谱厂家的回答 | 要警惕的回答 |
|---|---|---|
| "有泡点检测报告吗？" | 有，这是上次发货批次的，可以按你这批再做一份 | "有，我发你一份"（然后发了三年前的通用报告） |
| "每批都测吗？" | 每批抽测，大单全检，报告随货 | "一般都合格，不用每批测" |
| "测出来多少？" | 能报出具体泡点压力值和对应孔径 | "我们的精度是 5 微米"（答非所问，精度是标称值不是实测值） |
为什么这条关键：钛粉烧结的孔径受粉径、装模密度、烧结温度和时间四个变量影响。没有每批检测，批次之间的孔径漂移是完全看不出来的——而孔径一漂，你的过滤效果就变了，等到下游出问题，已经用了几百支。
泡点法怎么测、泡点压力和孔径怎么换算，我们在《什么是气泡点测试》里写了完整步骤，你可以自己按那个方法复测——能复测的指标才是真指标。
动作 3：看烧结炉，问真空度和装炉方式
钛的致命弱点是高温下极易吸氧吸氮。烧结时如果真空度不够或者有泄漏，钛粉表面会形成氧化层/氮化层，看着是钛，性能已经不是钛了——脆、耐蚀性下降、颜色发暗。
所以烧结炉这一环要问三个数：
- 真空度能到多少 Pa：钛烧结通常在 10⁻²~10⁻³ Pa 量级，只说"真空烧结"不给数的，要追问；
- 炉膛尺寸和装炉方式：决定能不能做大幅面板、批次一致性好不好；
- 有没有气氛保护或后处理：部分工艺用高纯氩气，出炉后如何处理也要问。
最好直接要炉子实拍。正规厂家很乐意给你看——这本来就是实力证明。关于真空烧结这一环，我们在特材选型那篇里也提到过：同牌号价差三倍，差的第一项就是"烧结是否真空可控"。
动作 4：要一个"做不到"的答案
这条听起来奇怪，但极其有效：故意问一个超出常规的要求，看对方怎么答。
比如：「我要 0.1 μm 精度、直径 500 mm 的单片钛滤板，能做吗？」
✅ 靠谱的回答："0.1 μm 我们做不了，钛粉烧结的极限大概在 1 μm 左右，再细通量就没了，也没法做这么大面积。如果你确实要 0.1 μm，建议用钛膜或者陶瓷膜，我们可以帮你算一下工况。"
❌ 要警惕的回答："能做，都能做，你要什么我们都能做。"
为什么这条最准：懂工艺的人一定知道边界在哪，也一定会在边界处劝你换方案。什么都能答应的，要么是转手找别人做（交期和质量都不在他手里），要么根本没做过。
动作 5：验样品，重点看三处
拿到样品别只看外观。三处必须验：
| 验什么 | 怎么验 | 不正常的表现 |
|---|---|---|
| 端面颜色 | 自然光下看，应为均匀的银灰色金属光泽 | 发黄、发蓝、发暗、有彩虹色 → 氧化/氮化，烧结气氛有问题 |
| 孔径一致性 | 同一样品测 5 个点泡点，看最大值和最小值差多少 | 差 20% 以上 → 装模密度不均或烧结不均 |
| 强度与脆性 | 轻敲听声音、看边缘有无崩口；有条件做 3 点弯曲 | 声音发闷、轻碰掉粉 → 欠烧；一敲就裂 → 过烧或氧化 |
另外要看焊接处（如果带接口）：钛的焊接必须在惰性气体保护下做，焊口发黑发紫说明保护不到位，那个位置将来必漏。
动作 6：问批次一致性怎么保证
这是采购量上来之后才会暴露、但必须提前问的问题。三句话就够：
- "你们钛粉是固定供应商吗？"——粉源一换，孔径和强度都会变；
- "同规格第 10 批和第 1 批，泡点能控在什么范围？"——敢给数值的（比如 ±10%）是真做过批量；
- "能不能留样？出了问题能追溯到批次吗？"——留样是制药和氢能客户的硬要求。
三、两个行业，验厂重点不一样
同样六个动作，氢能和制药的侧重完全不同：
| 行业 | 核心要求 | 验厂必看 | 常见踩坑 |
|---|---|---|---|
| 氢能 （电解槽扩散层/传输层） | 大面积平整度、透气均匀性、批次一致性 | 能否做大尺寸单片；透气度分布测试；平面度检测手段 | 用小板拼焊冒充整板 → 焊缝处透气不均、寿命短 |
| 制药 （脱炭/除菌前过滤） | 无纤维脱落、可清洁验证、溶出物数据 | 表面粗糙度报告；清洗方式与残留验证；材质溶出数据 | 只给材质单不给溶出数据，审计时卡住 |
氢能这块，我们在《氢能电解槽用多孔钛传输层的技术要求》里拆得更细，包括平面度、孔径分布、以及为什么拼焊板不可取。制药脱炭的选型逻辑则在《制药中间体脱炭过滤》里。
四、报价单上要盯的四个"隐藏项"
价格谈完不是结束。下面四项如果报价单里没写清，后期一定会扯皮：
① 检测费算谁的。泡点报告、光谱复验、第三方检测——是含在单价里，还是另收？正规厂通常把常规泡点报告含在价里，第三方全项检测另议。
② 打样费退不退。很多厂收打样费、批量下单后抵扣。要写清"抵扣条件"（满多少量、多长时间内下单），别只写"可抵扣"。
③ 公差怎么算。厚度、直径、平面度、孔径——哪一项超差算不合格、超多少可以让步接收，要写进合同。钛滤板越薄越大，平面度越难保证，这条最容易吵。
④ 交期从哪天算。是"下单日"还是"图纸确认日"还是"预付款到账日"？非标件一定写"图纸确认后 X 天"，否则对方可以说图纸一直在改。
五、五个必问的问题（可直接复制去问）
Q1：烧结炉是你们自己的吗？真空度多少？
这一句同时筛掉贸易商和工艺不透明者。答不上具体真空度量级的，基本可以排除。
Q2：这个规格的泡点检测报告能随货给吗？是这批测的吗？
注意听"这批"两个字。答"通用报告"或"上次的"，说明没有逐批检测习惯。
Q3：钛粉是哪家的？能固定供应商吗？
答不出粉源的，批次一致性无从保障。含含糊糊说"进口粉"但说不出牌号的，也要打问号。
Q4：我这个要求（故意给个超限的）你们做不了吧？
看对方会不会诚实说边界。什么都答应的最危险。
Q5：能不能先寄两片样，我们自己测泡点？
愿意寄样让你自测的，通常心里有底。不肯寄样、只肯发"检测报告截图"的，要小心。
六、总结：三句话记住
① 先问炉子，再问价格。没有自己烧结炉的，工艺问题追不到源头。
② 只看"每批检测"，不看"曾经检测"。钛烧结的孔径漂移只有逐批测才看得见。
③ 让对方说一次"做不了"。诚实报边界的厂家，才是能长期合作的厂家。
如果你手上有几家在比价，可以把规格和对方的报价发过来，我们帮你看看哪里可能埋了坑——包括我们自己做不了的，也会直说做不了、建议你换什么方案。可以先寄样片，你自己测一轮泡点再决定。
