烧结滤板激光切割定制：异形尺寸怎么下单？图纸要求与下单清单

设备上的过滤位往往不是一块规整的方板：带圆孔的、跑道形的、带法兰边的、弧形缺口的……这类异形烧结滤板，传统做法是开模具冲压——开模费几千到几万，样品阶段根本摊不起。

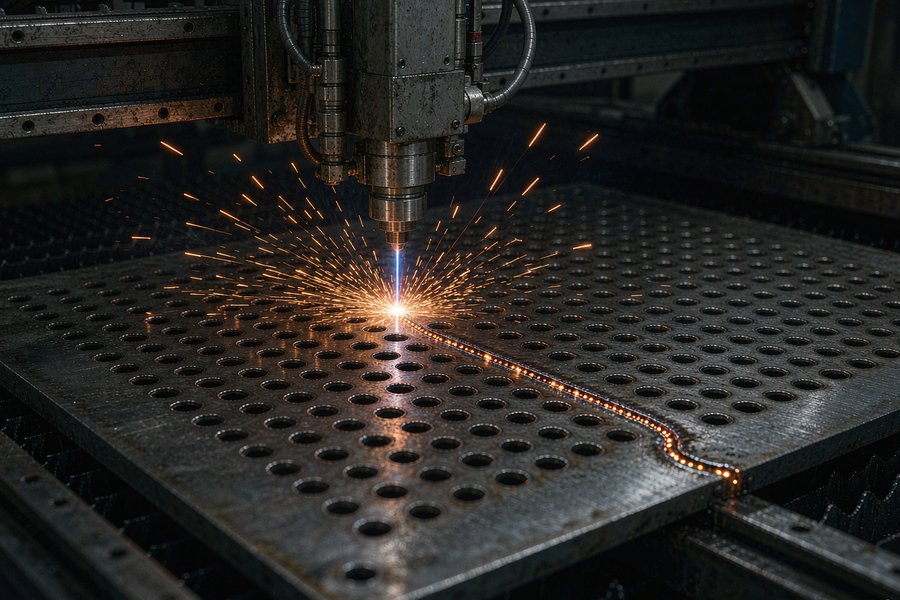

激光切割解决了这个问题：不需要开模，按图纸直接切，单片也能做，改尺寸只改程序。但"能切"不等于"随便切"，激光切割有它的能力边界，图纸画不对，做出来的板子要么装不上、要么过滤面受损。

本文讲清三件事：激光切割能做什么、不能做什么、下单时图纸和参数怎么给，才能一次做对。

一、激光切割做异形滤板，优势在哪

1. 不开模，单片起做

冲压模具的开模费通常几千起步，改一次尺寸重新开模。激光切割改图即改程序，1 片和 100 片用的是同一条程序线，适合：研发打样、小批量试制、多尺寸混批。

2. 异形轮廓随便切

圆孔、腰孔（跑道孔）、扇形缺口、齿形边、异形法兰轮廓——只要是平面图形，CAD 里画得出来的，激光就能切。对比冲压：异形程度越高，模具越贵。

3. 边缘质量好

激光切出来的边缘平整、无毛刺、垂直度好，收货后可以直接装配，不需要二次去毛刺。这一点对法兰密封面尤其重要——密封面上有毛刺，压不紧就漏气。

4. 交期短

不开模意味着没有制模周期。常规尺寸+常规厚度，下单到发货 7~15 天；打样最快可压缩到 3~7 天（要看烧结炉的排炉情况）。

二、能力边界：这四种情况激光切割不合适

激光不是万能的，以下四种情况要么换工艺，要么提前沟通特殊处理：

情况	为什么不合适	替代方案
板厚超出上限	板越厚切割越慢，热影响区越大——切割边缘的孔隙会被局部熔封，这一圈过滤性能下降	超厚板（常规 8mm 以上）用模具压制到近净尺寸，或复合工艺
幅面超出切割机行程	激光设备的工作台面有固定尺寸，整板大于行程就没法一次切完	超大尺寸用多块拼接方案（分块切+焊接），详见超大滤板页
配合面公差要求极高	激光切割常规公差 ±0.1~0.2mm，热切割原理决定它到不了机加工精度	切割留余量 + 后续机加工修面
切割边就是过滤面	切缝附近 1~2mm 宽的区域可能有轻微熔封，如果设计上让切割边直接参与过滤，这段区域透气性偏低	图纸标注过滤面范围，切割时避开或切后做边缘处理

怎么快速判断：常规厚度（2~8mm）+ 中小尺寸 + 平面异形 → 激光切割最合适；超厚、超大、超高精度 → 先找我们沟通工艺路线，不要先画图。

三、图纸怎么画：5 个必须标注的信息

异形滤板下单，图纸质量直接决定沟通成本。这 5 项标注齐了，报价和打样都能快一倍：

1. 轮廓尺寸 + 公差

外形轮廓全部尺寸标全。常规公差按 ±0.1~0.2mm 交付；如果某条边要和其他零件配合（压边、插槽），在这条边上单独标公差，比如 ±0.05mm——我们会按标注执行并实测反馈。

2. 孔位：位置、直径、数量

安装孔、定位孔、螺栓孔的位置公差比轮廓要求高（错 0.5mm 可能就装不上），建议孔位用基准边标注（从左下角算起），不要链式标注（每个孔以上一个孔为基准，误差会累积）。

3. 过滤区域范围

哪一块区域是真正参与过滤的？用剖面线或文字标出来。切割边、焊接边避开过滤区域，这是保证整板透气均匀的关键。

4. 厚度 + 材质

常规厚度 2~8mm；材质写牌号（304 / 316L / 钛 TA1），不要只写"不锈钢"——304 和 316L 耐蚀性差一档，价格也不同。拿不准就把工况发过来，我们推荐。

5. 精度（标称孔径）

写"要拦截的最小颗粒直径"，比直接写精度更不容易错。比如"拦截 5μm 以上颗粒"——我们按这个倒推烧结孔径，比你自己猜一个"1μm 精度"更贴合实际工况。精度越高价格越贵，刚好够用最省钱。

四、没有图纸怎么办：三种替代方案

不是每家都有 CAD。以下三种情况都能下单：

• 有实物旧板：把旧板寄过来或拍清晰照片+游标卡尺量三个尺寸（长、宽、厚）+ 数一下孔位。常规异形我们可按实物反向出图，你确认后再生产
• 有设备安装位尺寸：量安装槽的内腔尺寸和深度，我们按"装配尺寸反推滤板尺寸"出图给你确认
• 只有手绘草图：手画+标尺寸也行，工程师会先出 CAD 图发你确认，确认无误再投产——确认图纸这步不要省，图错了切出来就全错了

五、下单清单：把这几项发过来就能报价

#	项目	说明 / 示例
1	图纸（DWG/PDF/手绘照片均可）	标注齐上面 5 项最好；没有图纸给实物或安装位尺寸也行
2	材质	304 / 316L / 钛 TA1 / 镍基，或直接说介质和温度我们推荐
3	厚度	常规 2~8mm，特殊厚度先沟通
4	过滤精度	说"拦截 X μm 颗粒"最不容易错
5	数量	样品几片 + 首批量 + 年度预计量（决定报价阶梯）
6	工况（选填但强烈建议）	介质成分 / 温度 / 压力 / 是否含氯离子——工况齐了我们能帮你纠错选型
7	检测要求	是否需要气泡点报告、材质证明、尺寸全检

把这 7 项发到页面下方的电话或微信，24 小时内回方案和报价。异形件一律先确认图纸再投产，打样实测达标后再批量。

六、下单最容易出错的 5 个地方（省返工费必读）

错误一：尺寸标了内孔，没标外轮廓

"直径 100 的圆板"——是外径 100 还是装进 100 的槽里（外径要做小）？一字之差，做出来装不上。最稳的写法：同时标外轮廓尺寸和安装腔体尺寸，我们帮你核对配合间隙。

错误二：孔位链式标注

从第一个孔依次标到最后一孔，每个公差 ±0.1，到第十个孔累积误差可能 ±0.5——安装孔全错位。所有孔位从同一个基准边标注，误差各自独立，不会累积。

错误三：精度照抄别人报价单

同行报 1μm，你也写 1μm——但你的拦截对象可能是 20μm 的铁屑。精度每上一档，粉末更细、烧结更难、价格更高。按"要拦住什么"倒推，别按"别人写多少"抄。

错误四：厚度只考虑强度，忘了透气量

厚度增加→流阻上升→同样压差下流量变小。有人为了"结实"把 3mm 加厚到 6mm，结果流量掉一半。厚度按承压需求定，流量不够时靠加大过滤面积补，两个参数要联动看。

错误五：忘说工况，出问题互相猜

滤板装上去两个月坏了，是材质不耐蚀？精度选低了？还是反吹压力过大？——如果下单时写了工况，我们能直接定位原因；没写，只能来回猜。介质、温度、压力、含不含氯离子，四个词就能省一轮扯皮。

七、激光切割滤板的价格怎么构成

报价单上"一片 XX 元"背后是四个成本块，了解构成你就知道往哪砍价是有效的：

成本块	占比参考	说明与压缩空间
原材料（粉末+板材）	约 40~55%	跟材质和体积走。钛比 316L 贵一档；厚度是体积变量，减薄直接降本——但别为省钱牺牲承压
烧结工费（按炉次摊）	约 25~35%	一炉成本固定，装得越满摊得越薄。拼单、混批、插炉都能降这块，交期允许的话主动问
切割与后处理	约 10~20%	轮廓越复杂工时越长；焊边框、机加工修面另计。异形但简单的轮廓，成本未必比规则板高多少
检测与包装	约 5~10%	全检比抽检贵；出口木箱包装另计。常规项目气泡点检测我们默认做，不加价

最有效的省钱方式排序：① 精度够用就好（影响材料+烧结两级成本）② 数量上阶梯（批量单价明显低）③ 交期宽松可拼炉 ④ 尺寸紧凑排版省料。而"砍检测、砍材质证明"这类省法我们不推荐——出了问题损失的是整机停线。

八、常见问题

激光切割的板，边缘那圈还能过滤吗？

切缝附近可能有 1~2mm 的轻微熔封区。如果过滤面积富余，这点损失可以忽略；如果面积紧张或整板透气均匀性要求高，图纸标注过滤面，我们切割时避让并做边缘处理。有疑问的工况，寄样实测最保险。

1 片也能做吗？比冲压贵多少？

1 片也做，这就是激光切割相对开模冲压的核心优势——省掉的模具费远高于切割工费的差价。样品阶段激光定制几乎总是更省；上批量后（几千片同尺寸）冲压才会反超，到那个量我们也会主动告诉你切换工艺。

公差 ±0.1mm 能保证吗？

常规轮廓 ±0.1~0.2mm 稳定达成；单边要求 ±0.05mm 的配合面，我们按"激光留余量+机加工修面"做，成本略增。下单时标清哪条边是配合面就行。

切割完还能焊接边框吗？

可以，切完直接焊法兰边框、螺纹接口都是常规操作。焊后做酸洗钝化，恢复焊缝区的耐蚀性——这一步我们默认做，不用担心焊缝先锈。

交期多久？

打样 3~7 天（取决于烧结炉排炉），常规订单 7~15 天。急单可以问插炉——如果你的尺寸能搭上当炉的空位，能快不少。

九、什么情况该来找我们

如果你正卡在下面任一情况，直接发图纸或工况过来：

· 异形件没人接：问了五六家都说"开模起步"，单片/小批量做不了

· 图纸不确定：只有旧板或安装位尺寸，需要反向出图确认

· 边缘处理有疑虑：担心切边影响过滤，需要寄样实测透气均匀性

· 精度选不准：不知道该标多少微米，想按拦截目标倒推

我们的流程是先出图确认 → 寄样实测 → 达标再批量。中小尺寸激光切割滤板单片起定，钛/304/316L/镍基全材质一条线生产，孔径 0.2~100μm 梯度可选。
